Tranciever Тюльпан-DSP

[SPO3O2OL]

Witaj Wojciech.Ciekawe informacje,chyba do tej pory nie czytałem o takich reflektometrach z bolometrem i tego rodzaju metodami pomiaru mocy nadajnika jak opisałeś.Z wielką ciekawością przeczytałem Twój post.Dziękuję.
Nie do końca rozumiem o co chodzi z długością lini sprzężonych ale pewnie oprócz nieznanego mi słownictwa technicznego jest w tym mnóstwo matematyki i pewnie nie będę się tym zajmował.
Co do czułości oscyloskopu da się to rekompensować zmianą ustawienia V/dz.Tego wymaga też mój skopometr dla poprawnych odczytów napięcia.
Po tym co napisałeś zastanawiam się czy wykonany pomiar na 50MHz może być winą amatorsko wykonanego obciążenia czy może zbyt małego pasma przenoszenia oscyloskopu.Czułość V/dz była dostosowana.50MHz w sumie mnie nie interesuje,zależy mi na kf do 30MHz.

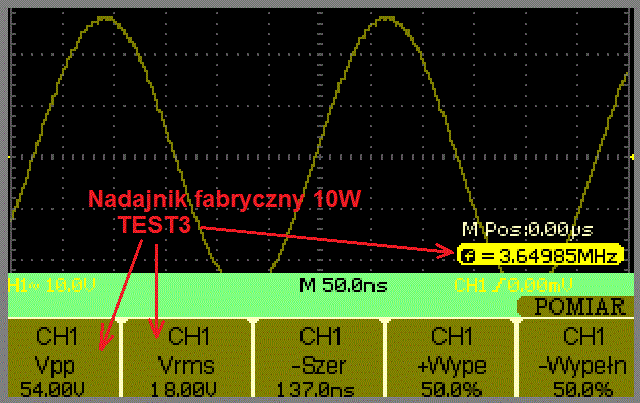

Jeśli weźmiemy jednak pod uwagę nawet tylko dolne pasmo amatorskie 80m gdzie zarówno oscyloskop jak i amatorsko zrobione obciążenie 50R nie powinny mieć chyba problemów z pomiarem <4MHz to i tak wyniki pomiaru mocy są bardzo różne między reflektometrem i oscyloskopem.


Wina reflektometru czy obciążenia?Oscyloskop wykluczam,sprawdzane pp innym analogowym.Mogę kupić jakiś fabryczny opornik 50R przeznaczony do tego typu pomiarów mocy.Nie wiem tylko czy ma to sens przy pomiarach do 30MHz z użyciem nadal tego samego reflektometru i oscyloskopu.
