HUSAREK DSP

[SPO3O2OL]

Kolego Macieju SP5CGI.Właśnie o te projekty z postu #9 chodziło.Są nie spójne do płytek oferowanych w aukcjach.Proszę porównać np.płytkę radiową z aukcji z projektem modułu radiowego z postu #9 moduł radiowy 12,7-6,141PM.lay6.http://www.sp-hm.pl/attachment.php?aid=11420

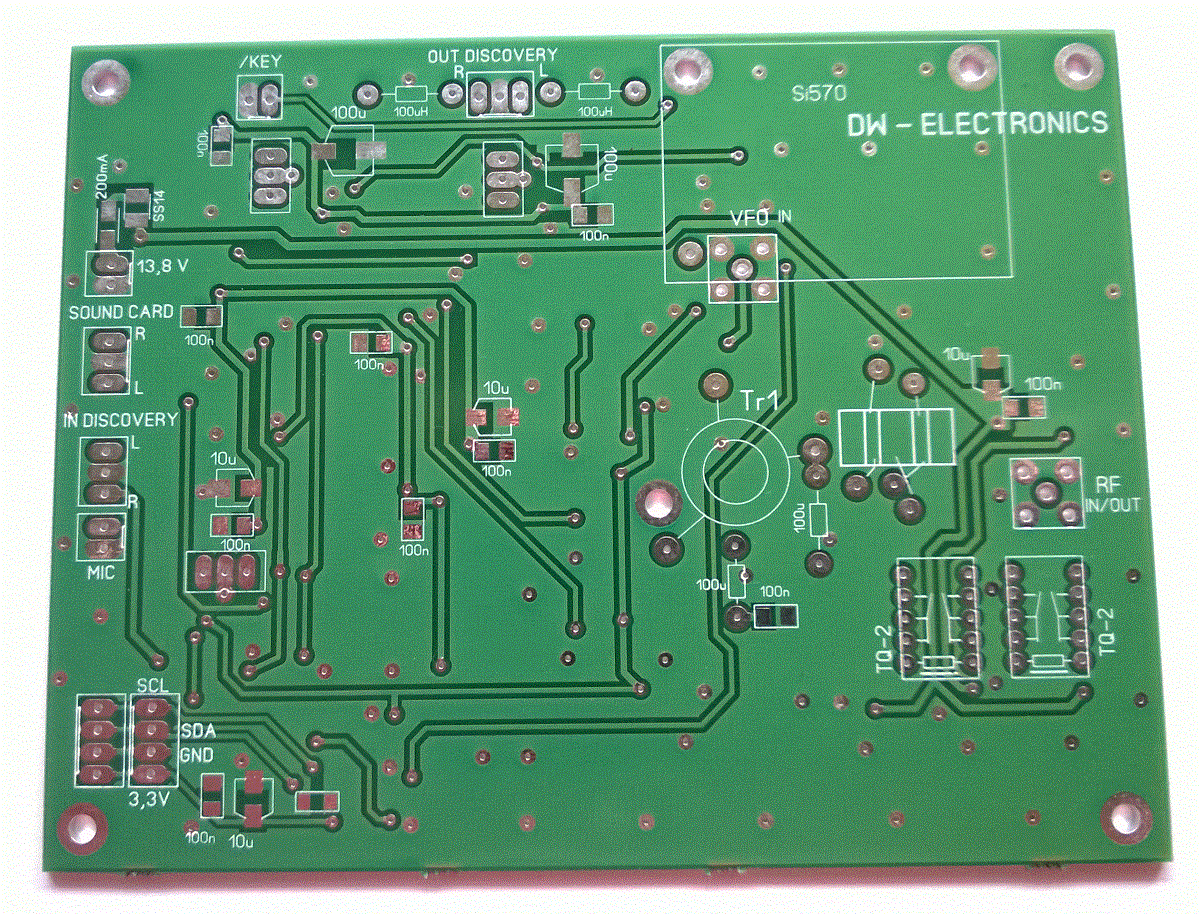

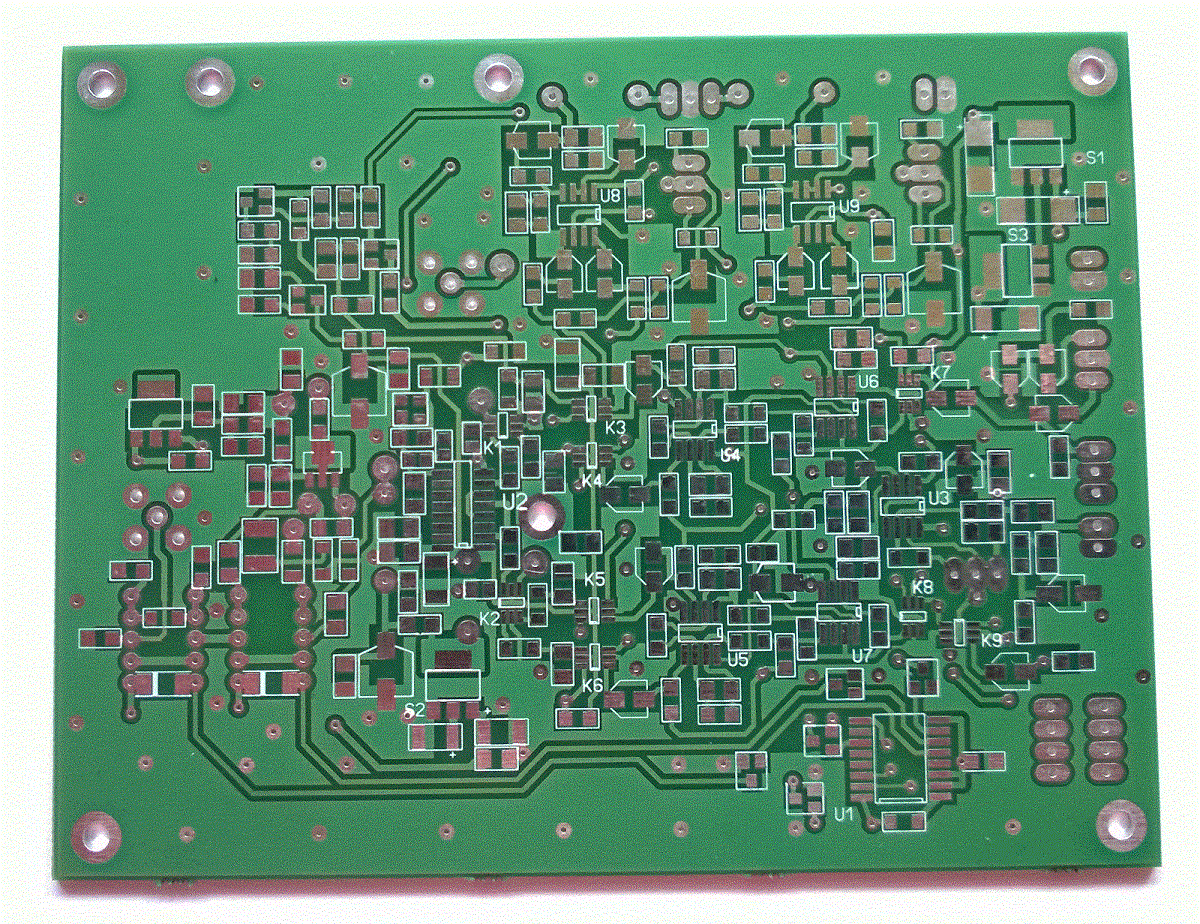

Od razu widać,że to dwie kompletnie różne płytki jeśli patrzymy na rozmieszczenie elementów.Proszę popatrzeć na foto,które zamieszczam i porównać je z plikiem lay z postu #9,którego nazwę podałem wyżej.Chyba kolega tego nie sprawdził przed napisaniem swojej wiadomości.Natomiast plik z postu #160 posiadam.Po pierwsze jest on mało czytelny.Co prawda można czytać wartości elemntów ale trudno porównać połączenia i elementy ze schematem.Powiększanie pliku nic nie daje.Można się posiłkować dobrymi zdjęciami zmontowanej płytki prototypowej,które były umieszczone na forum przez kolegę Janusza tyle,że te zdjęcia też nie są w pełni zgodne z aktualną pcb z DWRADIO.Choć bym chciał pomóc i na ogół to robię to nie mam pojęcia,które elementy z pliku umieszczonego w #160 są w obudowach 1206 a które 0805.Mogę się jedynie tego domyślać ale pewności nie mam.To wiedzą osoby,które projektowały płytki czyli np. chyba Ty kolego Macieju.
Pliki,które kolega SP5BMP umieścił w końcu wczoraj po moich pytaniach w poście #378 są teraz ogromną pomocą do płytek zakupionych na aukcji.Te pliki mają wiele szczegułów i są zgodne z drukiem od DWRADIO.O to właśnie chodziło i jeszcze raz dziękuję za ich umieszczenie.Warto je umieścić o ile będzie taka wola Autorów na pierwsej stronie w #9.
Macieju SP5CGI.Za odpowiedź w sprawie obudów elementów też dziękuję.Lepsze prawdziwe i szczere NIE WIEM jak wiem ale nie powiem albo co gorsza celowe wprowadzenie kogoś w błąd.Tak więc Macieju dziękuję pięknie za szczerość w tej sprawie.
Konstruktywne pomysły już opisałem na tym forum ale może to przeoczyłeś.Z jednego drobnego pomysłu nawet Autorzy projektu Husarka DSP skorzystali dla dobra nas wszystkich.W każdym razie dziękuję Macieju SP5CGI za dobre chęci i czas jaki poświęciłeś na swoją odpowiedź.



Piotrze SP9SNC.

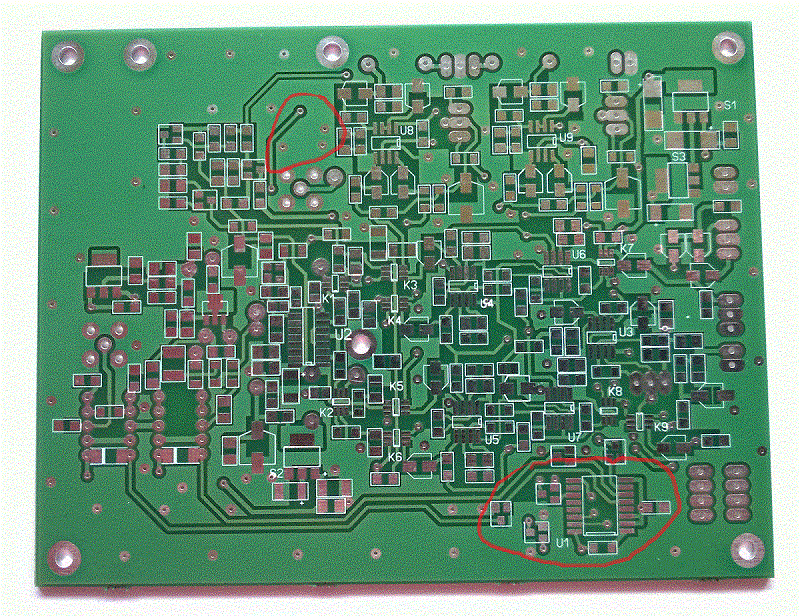

Pierwszą wersję czyli prototypową jak rozumiem.Obie płyty radiowe czyli prototypowa SP5CGI-SP5BMP i aktualna czyli DW-Electronics mają spore podobieństwa ale też są w nich różnice,które pewnie wynikają ze wspomnianej już poprawy druku prototypu.Tak na szybko pokażę dwie różnice w tych płytkach.Części zaznaczonych na czerwono w prototypie w tych miejscach nie było:



W każdym razie podejrzewam,że typy obudów elementów mogą się pokrywać i w nowej wersji płytki z aukcji.Dziękuję serdecznie za te cenne informacje.
Teraz mogę w końcu zacząć przygotowania do montażu.Dziękuję jeszcze raz Piotrze i pozdrawiam Husarkowców DSP.
