U-VNA - nadeszła nowa era! :-)

SP3GO

Rafał

Liczba postów: 182
Dołączył: 15-04-2015

Post: #16

RE: U-VNA - nadeszła nowa era! :-)

Po wykonaniu wielu symulacji (których już mam trochę dość Wink

doszedłem do wniosku, że kompletny schemat powinien wyglądać mniej więcej tak:

.pdf

U-VNA.pdf (Rozmiar: 183.2 KB / Pobrań: 754)

Oczywiście jeśli w praktyce okaże się, że niektóre wartości tłumików nie są właściwe, to wymiana paru rezystorów SMD nie powinna być problemem.

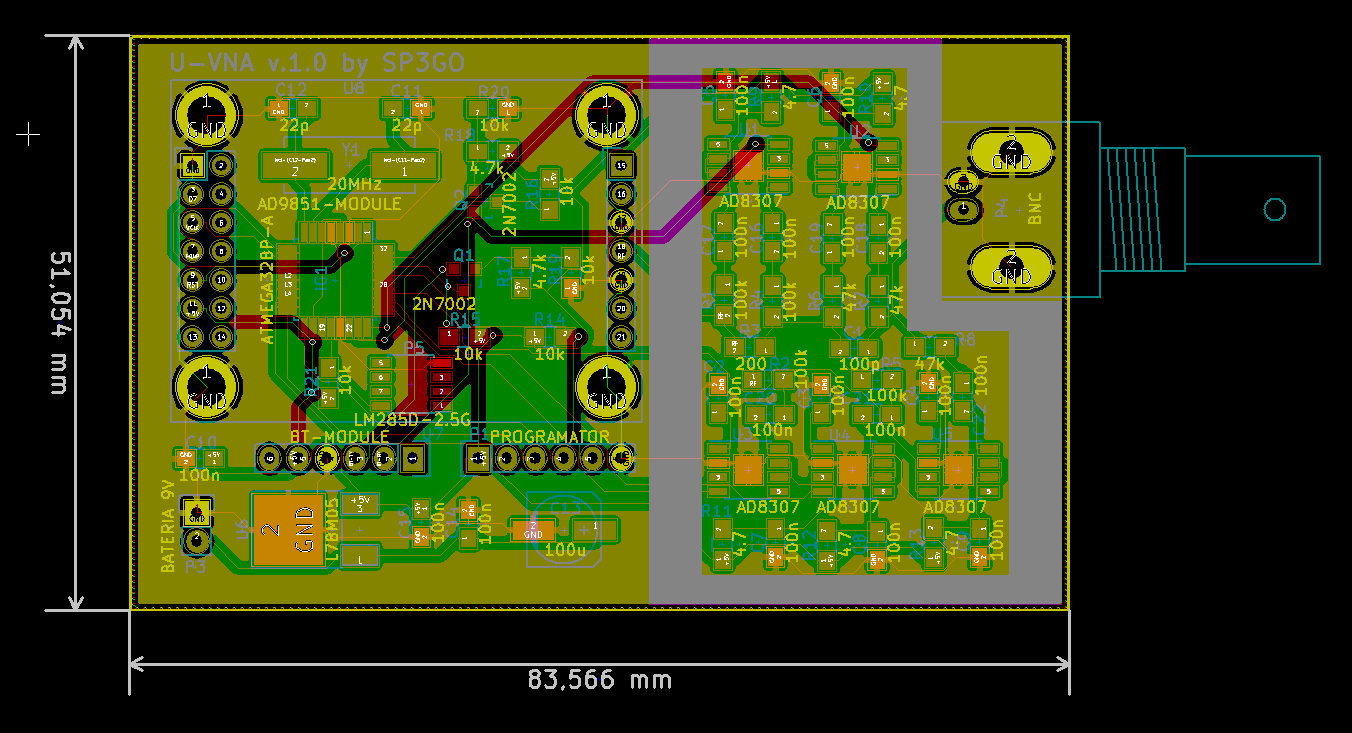

A tak wygląda płytka:

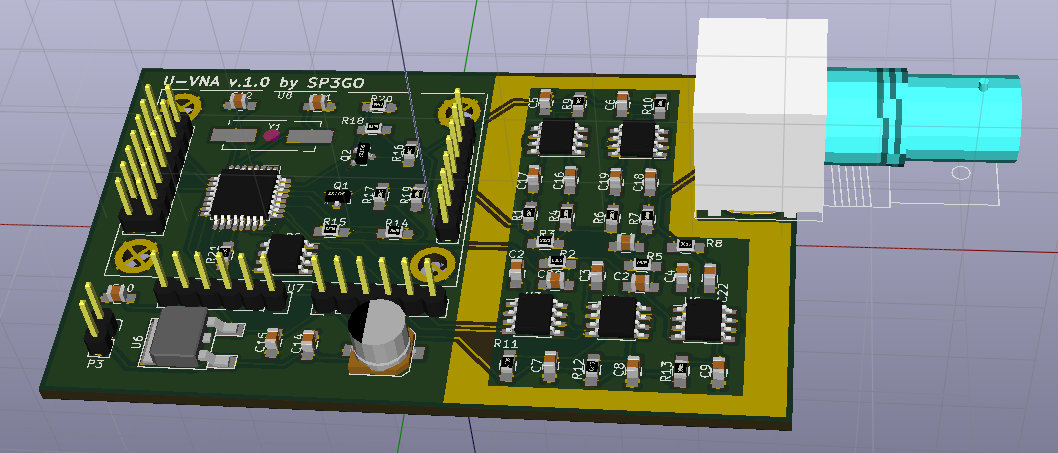

I jej wizualizacja:

Jakieś uwagi lub porady? Smile

Jeśli nie, to będę zamawiał PCB i kupował elementy...

Pozdrawiam,
Rafał SP3GO

27-09-2016 13:26
