Tranciever Тюльпан-DSP
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #346
RE: Tranciever Тюльпан-DSP

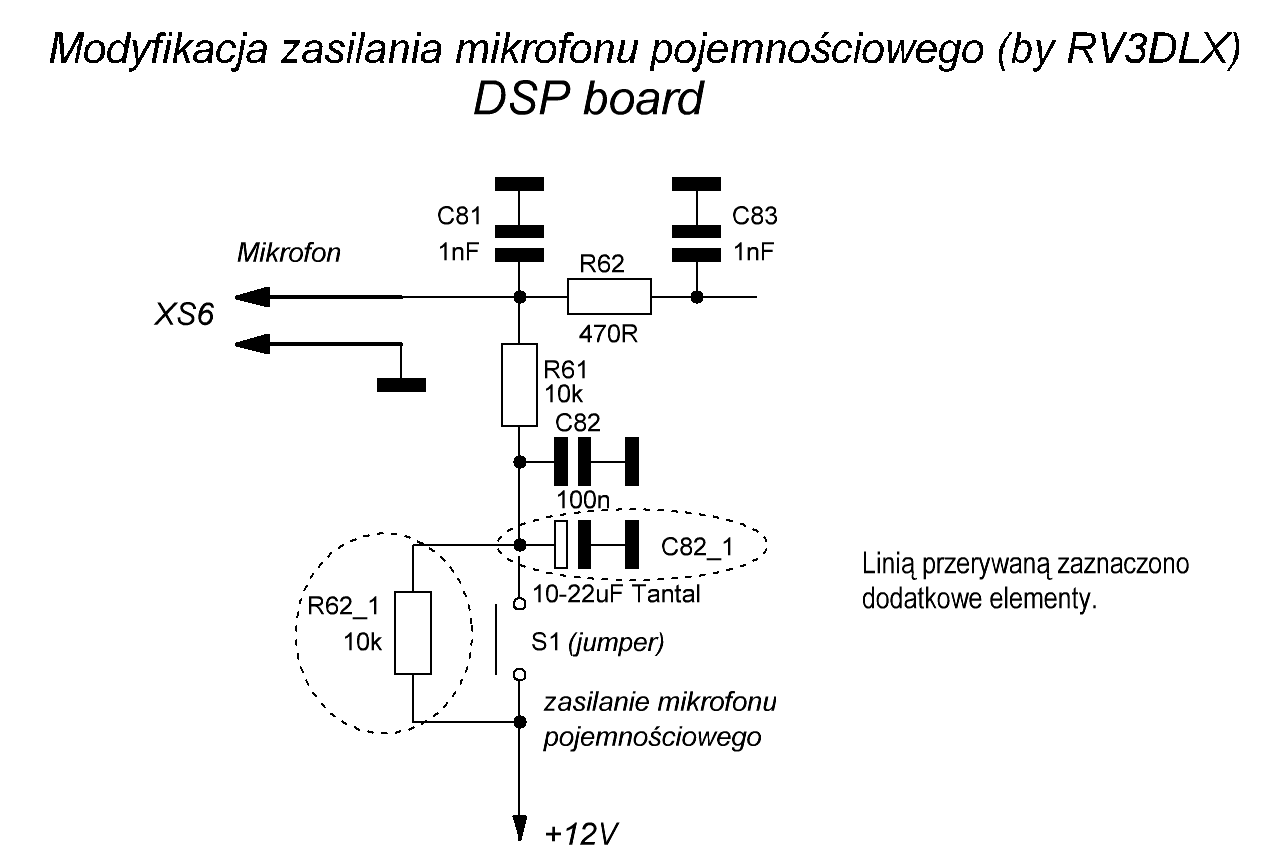

Kolega RV3DLX podczas korzystania z mikrofonu pojemnościowego zaobserwował dobrze słyszalny brum. Przyczyną okazała się zbyt duża wartość napięcia zasilającego mikrofon i jego słaba filtracja. Poniżej schemat zaproponowanych przez niego zmian,które można wprowadzić bez cięcia ścieżek -dodatkowy rezystor 10k przylutować w miejsce zworki a kondensator tantalowy 22uf na "kanapkę" razem z kondensatorem C82.
(Ten post był ostatnio modyfikowany: 22-09-2015 23:50 przez SP2JH.)
22-09-2015 23:47
