Transceiver HMG 2010 "HUSAR"

[SP5FCS]

1/ Schemat w poście #23 dotyczy prototypowej wersji BFO, gdzie moduł BFO był podłączony kabelkami. Pod ten schemat pasuje tylko plik HEX z postu #23.
2/ W wersji finalnej piny sterujące są na innych nogach procesora ponieważ tak został narysowany druk modułu. Pliki HEX z postu #102 są pod fabryczną płytkę modułu BFO i tak należy podłączyć układ DDS-a.

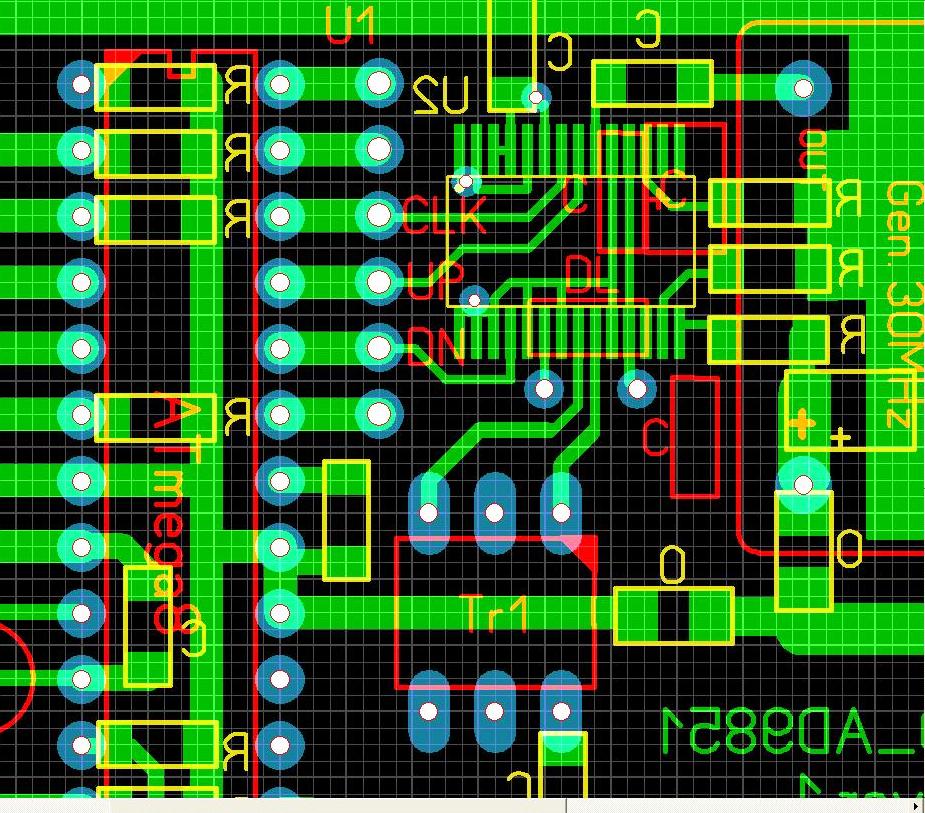

3/ W załączniku ekran z projektu płytki gdzie widzimy sposób podłączenia sygnałów z DDS-a do procesora. Reset układu AD9851 jest podłączony do masy.
