HUSAREK - nowa homodyna dla "każdego"

[SP5FCS]

Druki dostępne w DW_Radio są zgodne z ostatnimi wersjami schematów opublikowanymi na forum. W projektach płytek zostały wprowadzone drobne zmiany na podstawie uwag z montażu płytek prototypowych. W opisie budowy radia zostały zamieszczone zdjęcia wcześniejszych wersji druków ale podział na moduły i rozmieszczenie elementów jest prawie identyczny.
Mamy nadzieję że na drukach nie ma już błędów ale 100% pewności nie ma dlatego montaż poszczególnych modułów należy wykonać w oparciu o schemat ideowy i na jego podstawie weryfikować zgodność z drukiem. Jeśli pojawią się jakieś rozbieżności prosimy o informację na forum.

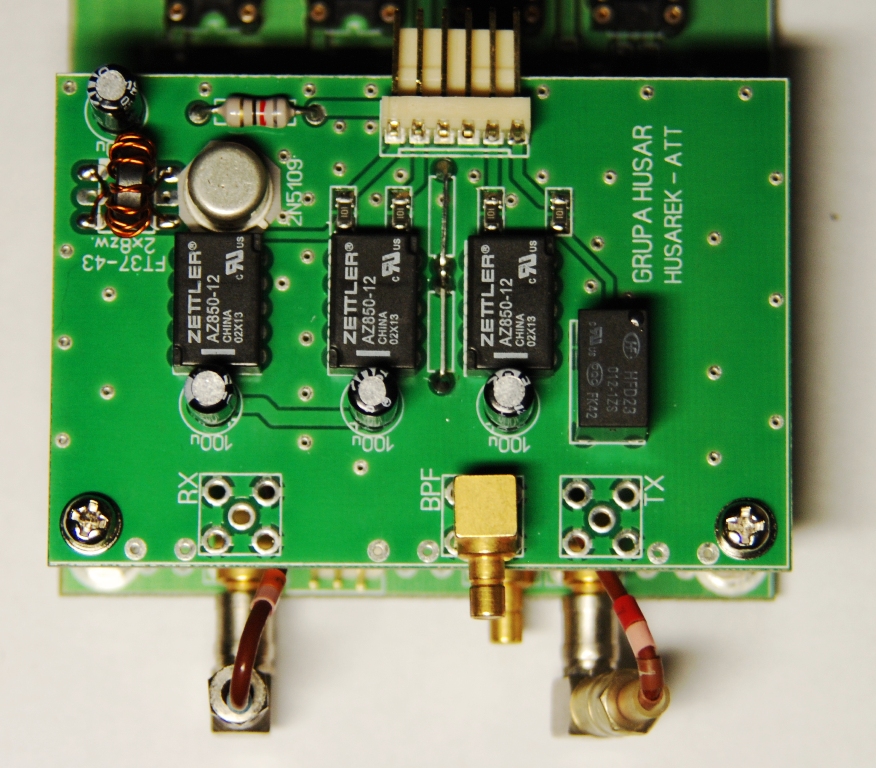

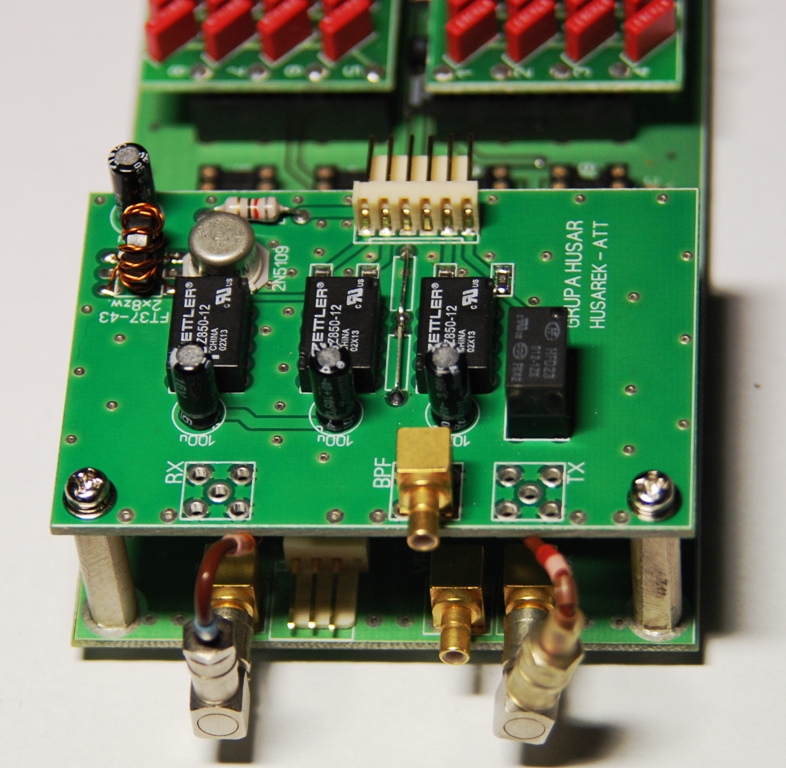

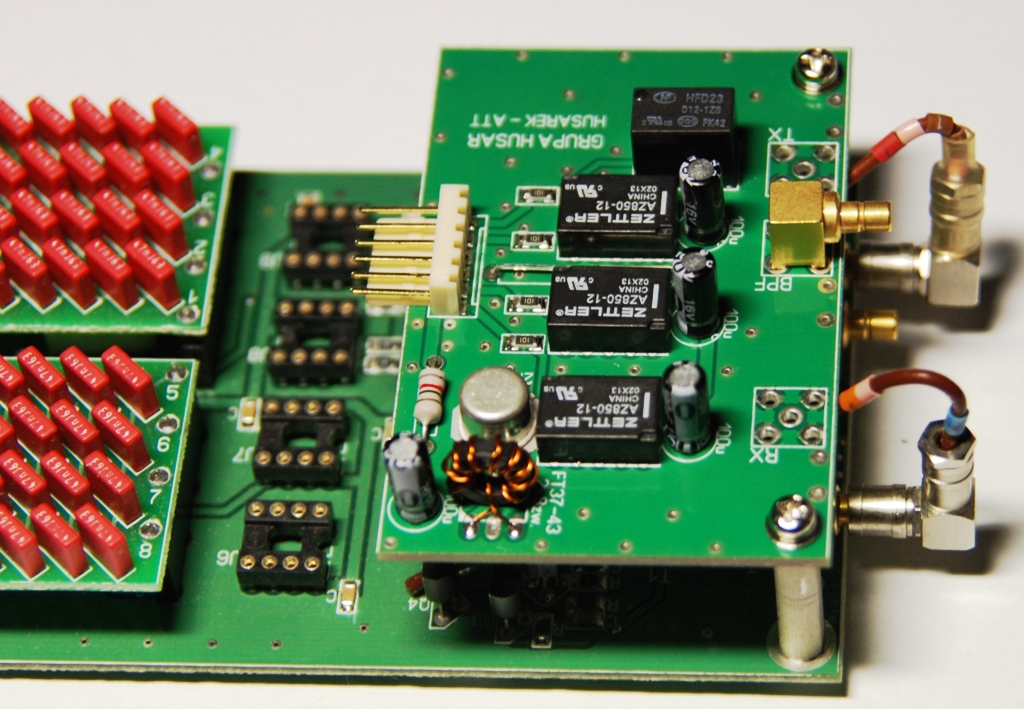

Na pierwsze zmontowane płytki w tej wersji trzeba chwilę poczekać, część kolegów musi zapoznać się z konstrukcją, przeczytać cały wątek na forum oraz opis budowy radia, zgromadzić niezbędne elementy, to wszystko wymaga czasu i "luźnej gotówki". Ja bazuję na płytkach prototypowych dlatego złożę tylko wybrane moduły: filtry akustyczne i moduł "spinki". Kończę właśnie moduł do połączenia torów radiowych tzw. "spinkę".
