Pora na test nadajnika...

Do podsłuchu sygnału użyłem mojego trx-a ICOM IC-718.
Urządzenie przewidziano do użycia mikrofonem elektretowym np z komputerowym zestawem słuchawkowo-mikrofonowym (w moim wypadku), ponieważ na wejściu mikrofonowym jest polaryzacja napięciem potrzebnym dla mikrofonu elektretowego.
Po podłączeniu mikrofonu i przełączeniu na nadawanie urządzenie zaczęło działać, ale... sygnał był taki jak to powiedzieć "szarpany".
Po dokładnym przyjrzeniu się układowi okazało się, że napięcie zasilana układu SSM2165 (kompresor dynamiki) wynosi 3,5V, a nie tak jak powinno być, czyli 5V (wg datasheet-u układu). Okazało się, że na wejściu układu stabilizatora 5V, do którego jest podłączony SSM2165 napięcie wynosi 5V, czyli... herezja. W takim wypadku napięcie powinno być ok 1,5 -2V większe aby stabilizator mógł poprawnie pracować.
Jest to błąd konstrukcyjny, bo po co stabilizator na 5V miałby stabilizować już uzyskane wcześniej napięcie 5V. Po sprawdzeniu ze schematem wszystko niby jest ok.

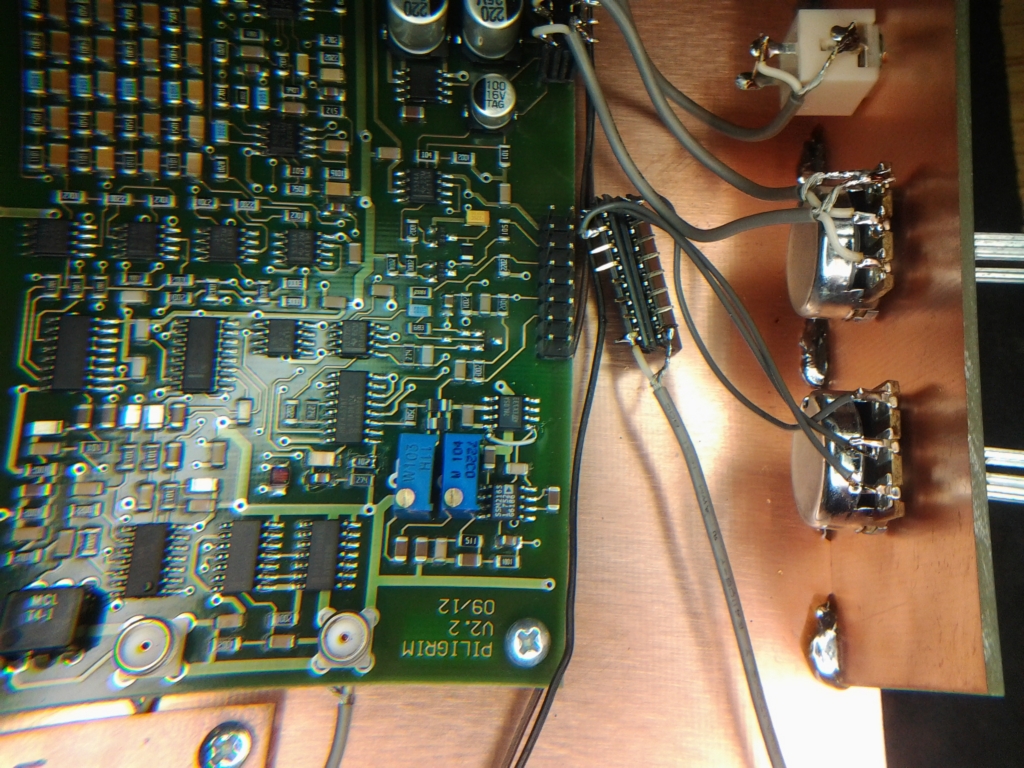

Pytanie - co z tym fantem zrobić ? Postanowiłem pominąć więc ten stabilizator. W tym przypadku podgrzałem lutownicą nóżkę nr 1 stabilizatora 78L05 (układ U23) i odgiąłem ją do góry, następnie zmostkowałem ścieżki pomiędzy wejściem i wyjściem stabilizatora (nóżki 1 i 8, a dokładnie ścieżki z tych nóżek) tak, jak to jest na załączony zdjęciu (biały przewód w prawym dolnym rogu płytki).
Po tym zabiegu na układzie SSM2165 pojawiło się napięcie 5V i układ zaczął działać poprawnie. Przy pomocy potencjometrów nastawnych można ustawić poziom kompresji oraz poziom sygnału na wyjściu układu SSM2165.
Audio nadajnika jest bardzo porządne i można powiedzieć, że nadajnik po zabiegu, który wykonałem działa bardzo dobrze. Tłumienie fali nośnej jest na poziomie 55-45 dB zależnie od pasma (lepiej jest na niższych częstotliwościach) i jest wystarczające.

Wracając do odbiornika, to postanowiłem też odłączyć kondensator 10uF, który jest podłączony do wyprowadzeń 1 i 8 układu LM386. Wzmocnienie układu spadło o 20dB i okazało się, że siła głosu jest teraz prawidłowa.

Podsumowując mogę powiedzieć, że po wykonaniu powyższych poprawek układ odbiornika jak i nadajnika pracuje bardzo dobrze. Mogę powiedzieć, że przerósł moje oczekiwania i pracuje lepiej niż myślałem.
Bardzo polecam tę płytkę pomimo tych kilku utrudnień jakie napotkamy przy uruchomieniu, ale myślę, że warto, ponieważ przy niewygórowanej cenie mamy płytkę transceivera dobrej jakości, która na dodatek jest bardzo mała dzięki układom SMD.

Przeglądając poprzednie posty kolegów przeczytałem, że automatyka w tym radyjku jest zła. Trochę bym się z tym nie zgodził, bo trudno wymagać aby automatyka działająca na pojedynczym wzm. operacyjnym mogła mieć dynamikę rzędu 80dB jak to jest w urządzeniach fabrycznych. W tym rozwiązaniu wynosi ona max 50dB. Każde rozwiązanie ma swoje wady i zalety. Tutaj czasami trzeba podeprzeć się tłumikiem, natomiast przy "głębokiej" automatyce sygnał ulega zniekształceniom. Czysty piękny sygnał w Piligrimie polega właśnie na tym, że automatyka go nie psuje jak to jest w wielu innych rozwiązaniach. Szumy w Piligrimie są właśnie dlatego takie małe, że nie ma zbyt "głębokiej" automatyki, która by te szumy wzmacniała. Zawsze pamięcią wracam do radyjek lampowych typu 0-V-2, gdzie sygnał był bardzo czysty i to chyba właśnie dlatego, że te radyjka nie miały automatyki. Wielu starych DX-menów pracuje z wyłączoną automatyką i tak by jeszcze można wiele o ty mówić ;-).
W mojej (subiektywnej) opini odbiornik na tej płytce (lub też w Piligrimie) chodzi bardzo ładnie. Wolę gorszą automatykę i piękny czysty sygnał niż zniekształconą "sieczkę" jaka wychodzi z mojego ICOM-a 718, w którym i tak muszę skręcać wzmocnienie w.cz. z powodu właśnie takiej "głębokiej" automatyki.

Jeśli ktoś chciałby mieć Piligrima od zaraz, to nie musi go składać i męczyć się. Wystarczy kupić tę płytkę, wykonać poprawki, o których piszę i mamy gotowego, ulepszonego piligrima w wersji SMD. Mam nadzieję, że producenci / konstruktorzy tej płytki wyciągną wnioski z moich uwag zamieszczonch w tym poście i dokonają poprawek w układzie.

Pozdrawiam,
Krzysiek sp9nld
