mini Ring Core Calkulator
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #4
RE: mini Ring Core Calkulator
Cytat:sq7hjb napisał:
[...]Istotne znaczenie ma jak ciasno się nawija uzwojenia[...]
To naprawdę jest istotne! Najlepszym rozłożeniem jednowarstwowego uzwojenia
jest rozsuniecie zwojów tak, aby końcówki tworzyły ok. 270 stopni -
wtedy pasożytnicze pojemności są najmniejsze i cewka ma najlepszą dobroć.

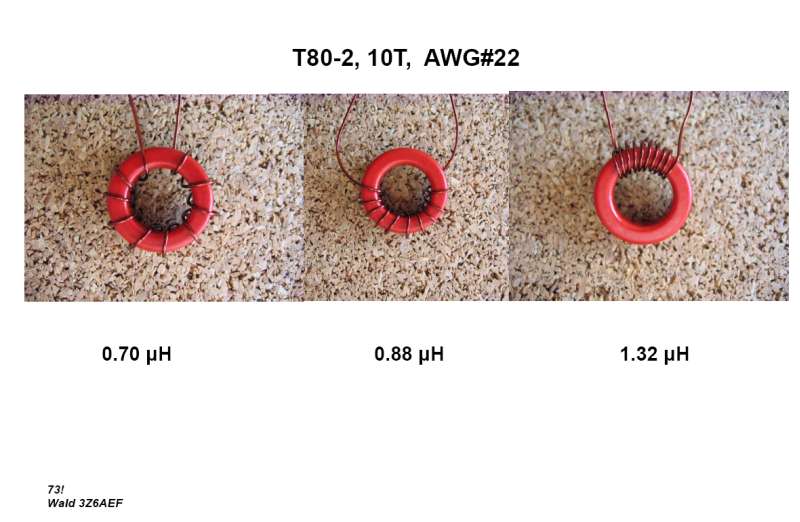

Na obrazku widać, jak rozsuwanie zwojów wpływa na indukcyjność:

Dla jasności: miniRingCoreCalc dla T80-2 i 0.9 uH wylicza 13 zwojów Undecided
(Ten post był ostatnio modyfikowany: 03-02-2010 20:44 przez 3Z6AEF.)
03-02-2010 15:01
