Transceiver DC01

[SP6FRE]

Dziękuję za informację o czułości. Podaj jeszcze czy ta czułość została pomierzona ze wzmacniaczem wejściowym w. cz. czy w wersji podstawowej tylko z mieszczem na wejściu?
L.J.

---

Tym razem ostatni ,na razie, z pomiarów - pomiar trzech najniższych, wejściowych, oktawowych filtrów pasmowych. Pomiar wykonany został wobulatorem na bazie Tiny DDS-a ( http://lx-net.pl/hr/wobul/wob_dds.html ) i choć system pomiarowy nie serwuje wyniku od razu to stosując zawężenie pasma pomiarowego i przesuwanie zakresu pomiarowego można z niego 'wyciągnąć' sporo danych a na pewno daje możliwość poglądu na charakterystykę przenoszenia i pozwala na jej korektę. Wobulator działa praktycznie prawie od zera do ok. 10MHz z możliwością przestrajania od 10Hz do 10MHz.

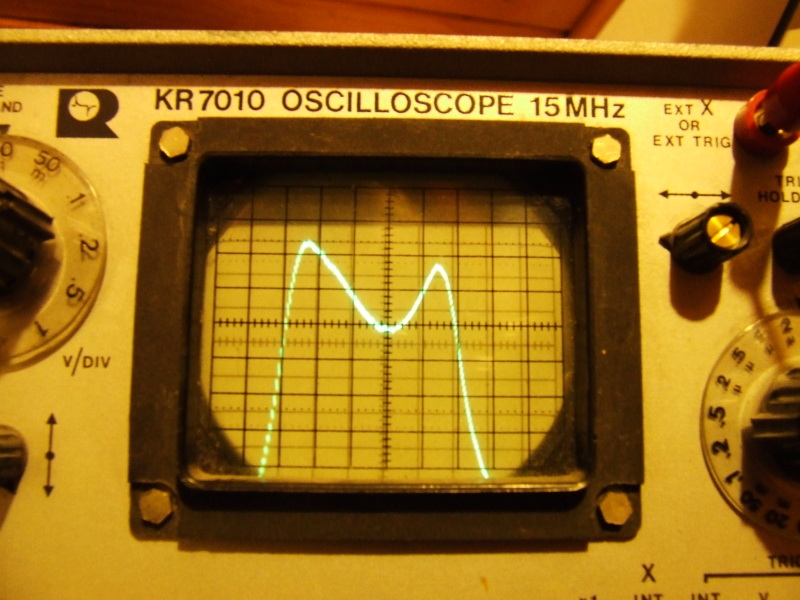

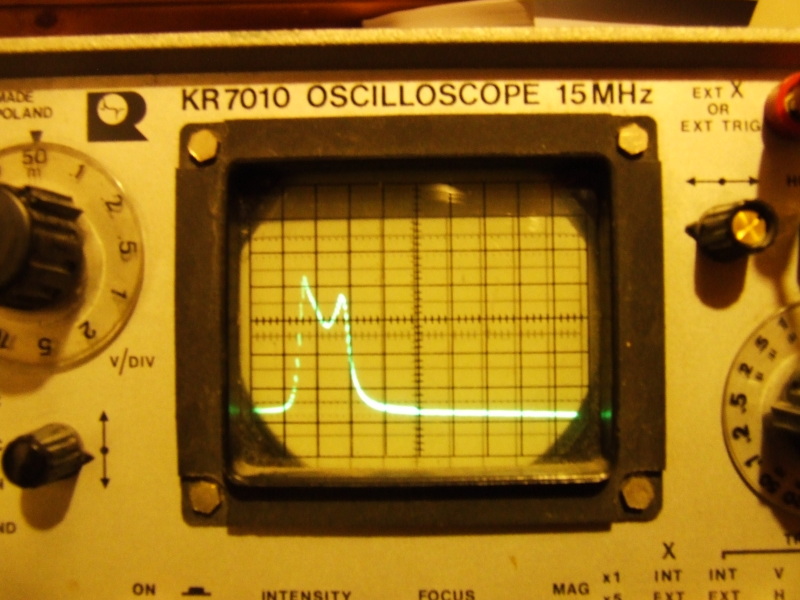

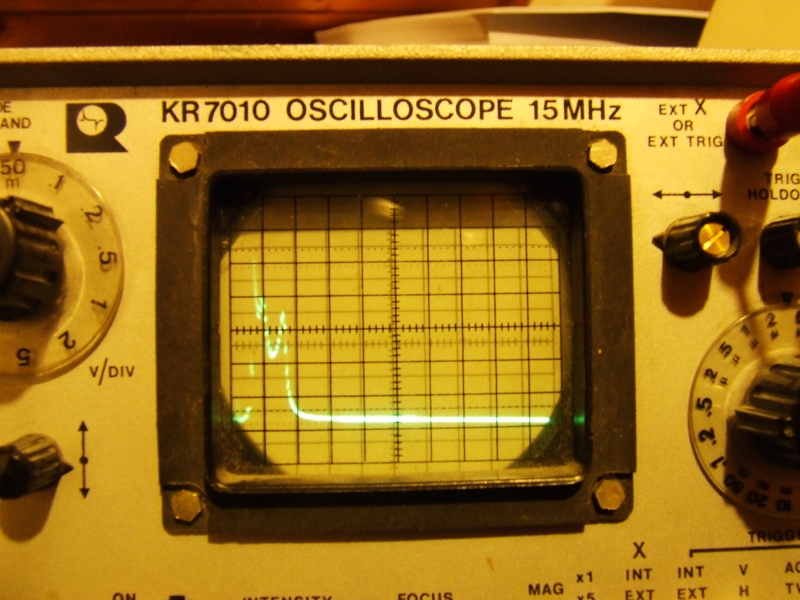

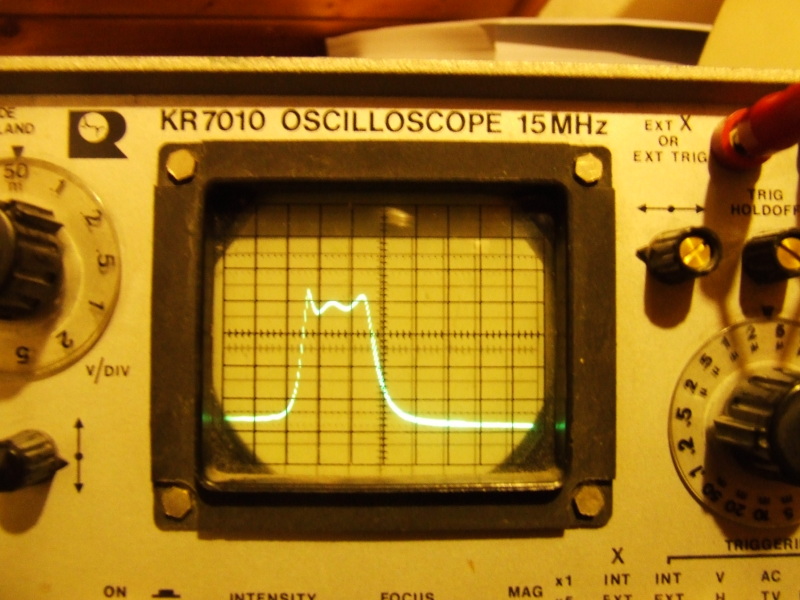

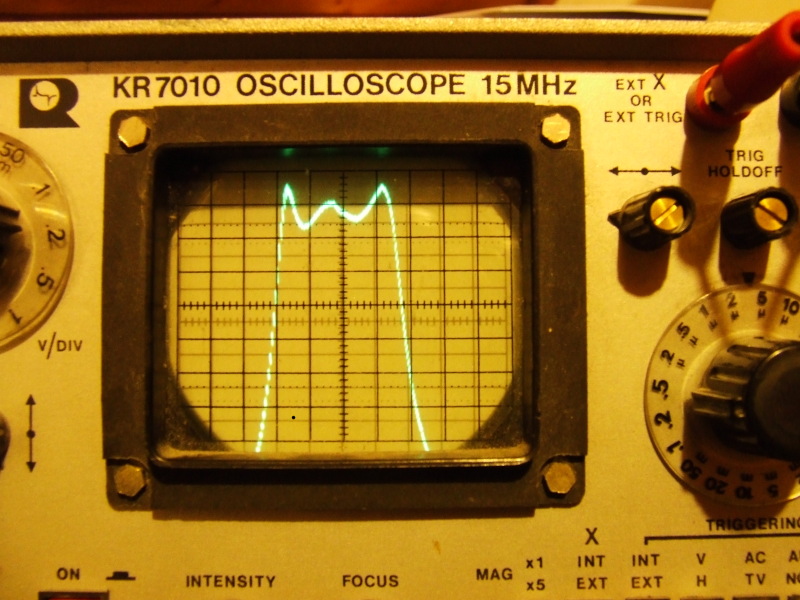

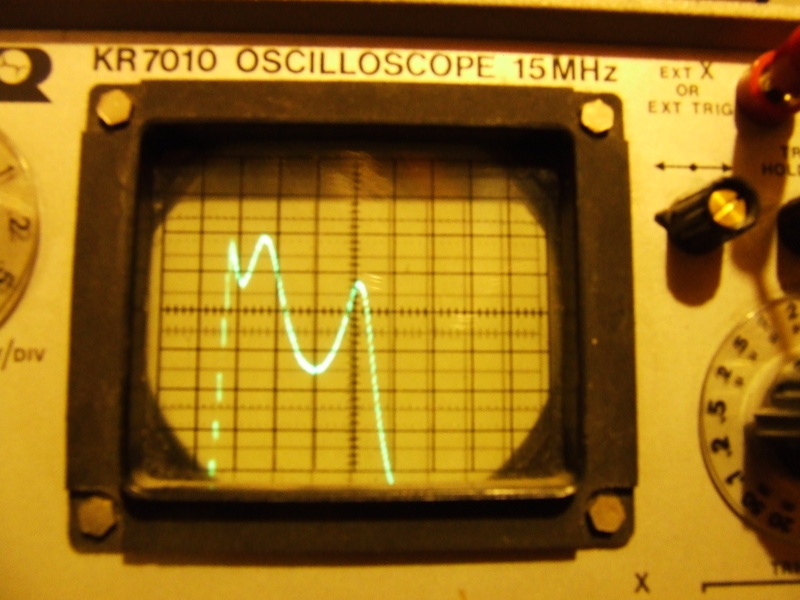

Na zdjęciach zamieściłem kolejno parami zdjęcia charakterystyk filtrów oktawowych 0.2-1MHz, 1-2MHz i 2-4MHz. Pierwsze zdjęcie w parze to pogląd na przenoszenie filtra w zakresie 0-10MHz a drugie to 'zbliżenie' charakterystyki w paśmie przenoszenia mierzone w zakresach: 0-2MHz (200kHz na działkę) dla filtru 0.2-1, 0.5-2.5MHz (200kHz na działkę) dla filtra 1-2 oraz 0.5-5.5MHz (500kHz na działkę) dla filtra 2-4. Ponieważ na osi x jest 10 działek głównych to łatwo ustalić pożądaną częstotliwość. Ocxzywiście 'zbliżenie' jest dokładniejsze w ustaleniu charakterystycznych punktów na wykresie jeśli chodzi o częstotliwość pomiaru. Jak widać najlepiej udał mi się filtr 2-4MHz a poprawy wymagają oba pozostałe. Filtry zostały wykonane z seryjnie produkowanych elementów o wartościach nierzadko odbiegających od wyliczonych teoretycznie stąd spore zafalowanie w paśmie ale mając takie narzędzie pomiarowe zapewne uda mi się coś skorygować ;-). Logika transceivera przełącza odpowiednie fitry oktawowe automatycznie w zależności od odbieranej częstotliwości a granice przełączenia to 1MHz, 2MHz, 4MHz, 8MHz i 16MHz.
Ponieważ nadeszły drugo oczekiwane układy Max7480 to zabiorę się teraz za wykonanie regulowanego filtra dolnoprzepustowego m.cz. oraz wzmacniacza w.cz. co zakończy ostatecznie konstrukcję.
L.J.
