NWT-7 analizator obwodów

[SP5FCS]

Ze względu na pytania dotyczące przystawki do NWT-7 w postaci mostka pomiaru SWR oraz impedancji [ Z ] zamieszczam ekrany z wykresami pomiarowymi mojego egzemplarza. Zakres pomiarowy (2...30)MHz.
Wykonując mostek zależało mi bardziej na sprawdzeniu metody niż na dokładności. Posiadając własny NWT-7 warto wykonać sobie taki mostek. Być może w innym wykonaniu można uzyskać lepsze wyniki.

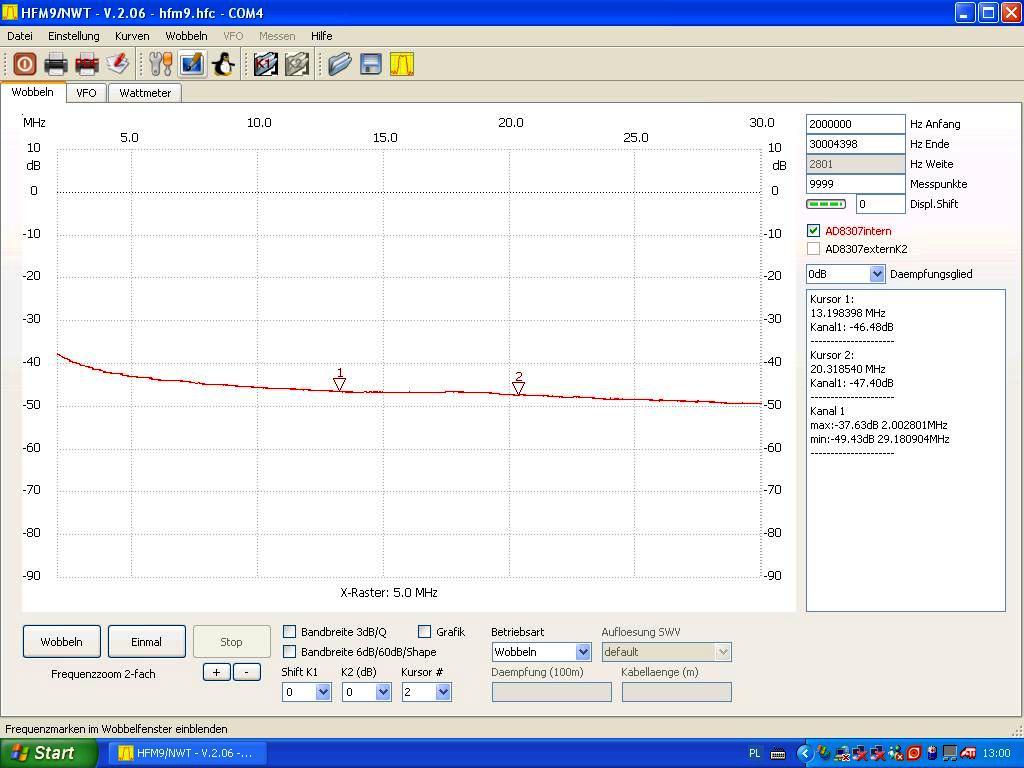

Zdjęcie pierwsze pokazuje wykres częstotliwościowy odpowiedzi mostka przy rozwartym wyjściu mostka (złącze do podłączenia anteny).

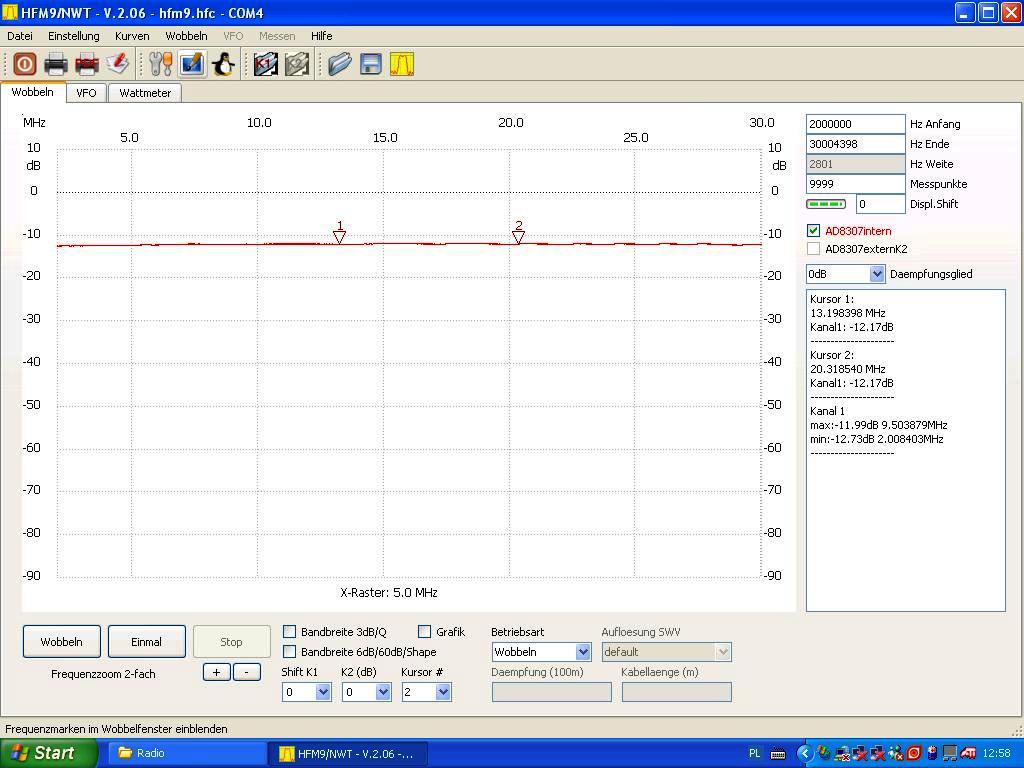

Zdjęcie drugie pokazuje wykres mostka przy podłączeniu do wyjścia sztucznego obciążenia 50om.

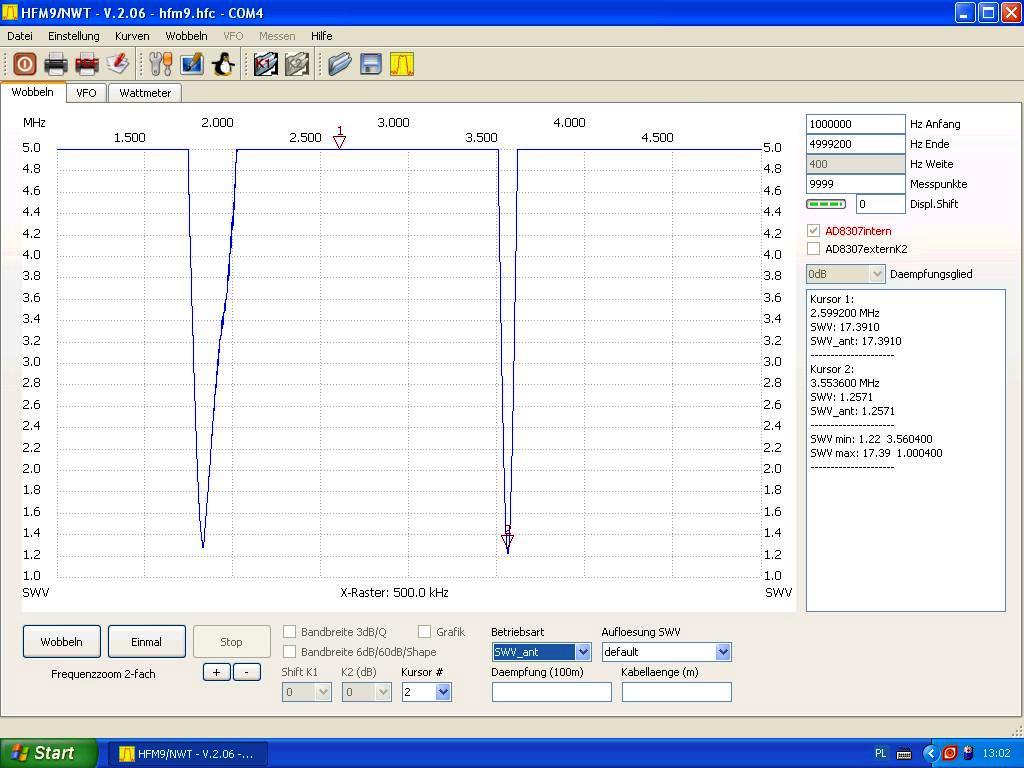

Zdjęcie trzecie przedstawia pomiar SWR dipola z trapami na pasmo 160 i 80m, antena nie była strojona, konfiguracja odwrotne "V", punkt zasilania na 12m, końce na 2m.
