Analizator NA01

SP7MUN Offline

Offline

Nowicjusz

Liczba postów: 11
Dołączył: 11-07-2012

Post: #126

RE: Analizator NA01

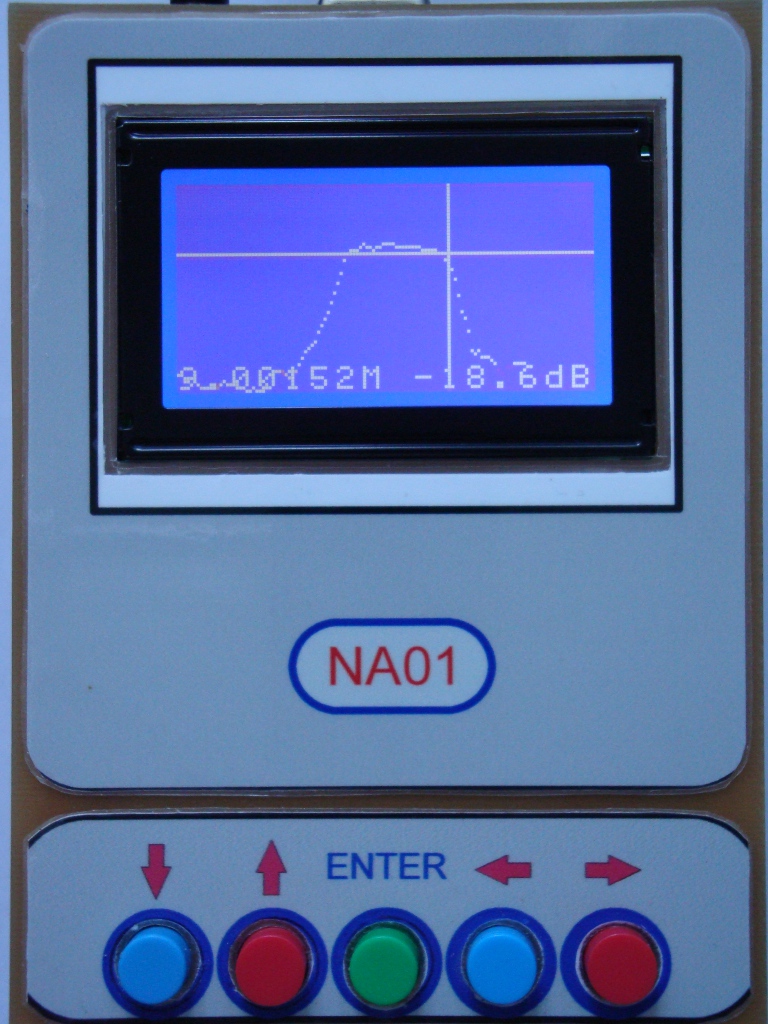

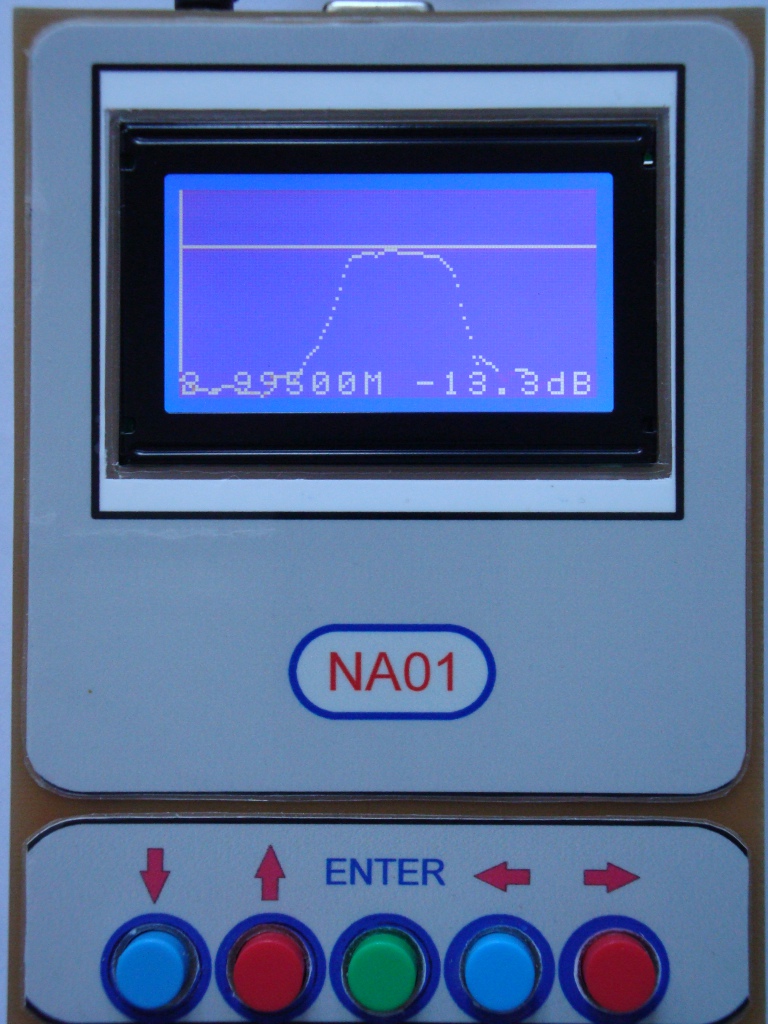

Wykonałem ponownie pomiar filtra z użyciem dopasowania rezystancyjnego po 430 omów z obu stron filtra. Oczywiście rezystory wprowadziły ok. 13 dB tłumienia w pomiarze ale udało się prawidłowo pomierzyć pasmo na poziomie ok. 6dB, które wynosi 2.5kHz a zafalowania w pasmie pracy są istotnie zmniejszone. Ponieważ pasmo na poziomie -60dB wynosiło ok. 6.6kHz to współczynnik kształtu wynosi ok. 6.6/2.5=2.64. Widać więc, że prawidłowe dopasowanie filtra ma bardzo duże znaczenie dla jego pracy w torach nadajnika i odbiornika.

Załączone pliki Miniatury

26-10-2012 12:57
