HUSAREK - nowa homodyna dla "każdego"
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #176
RE: HUSAREK - nowa homodyna dla "każdego"

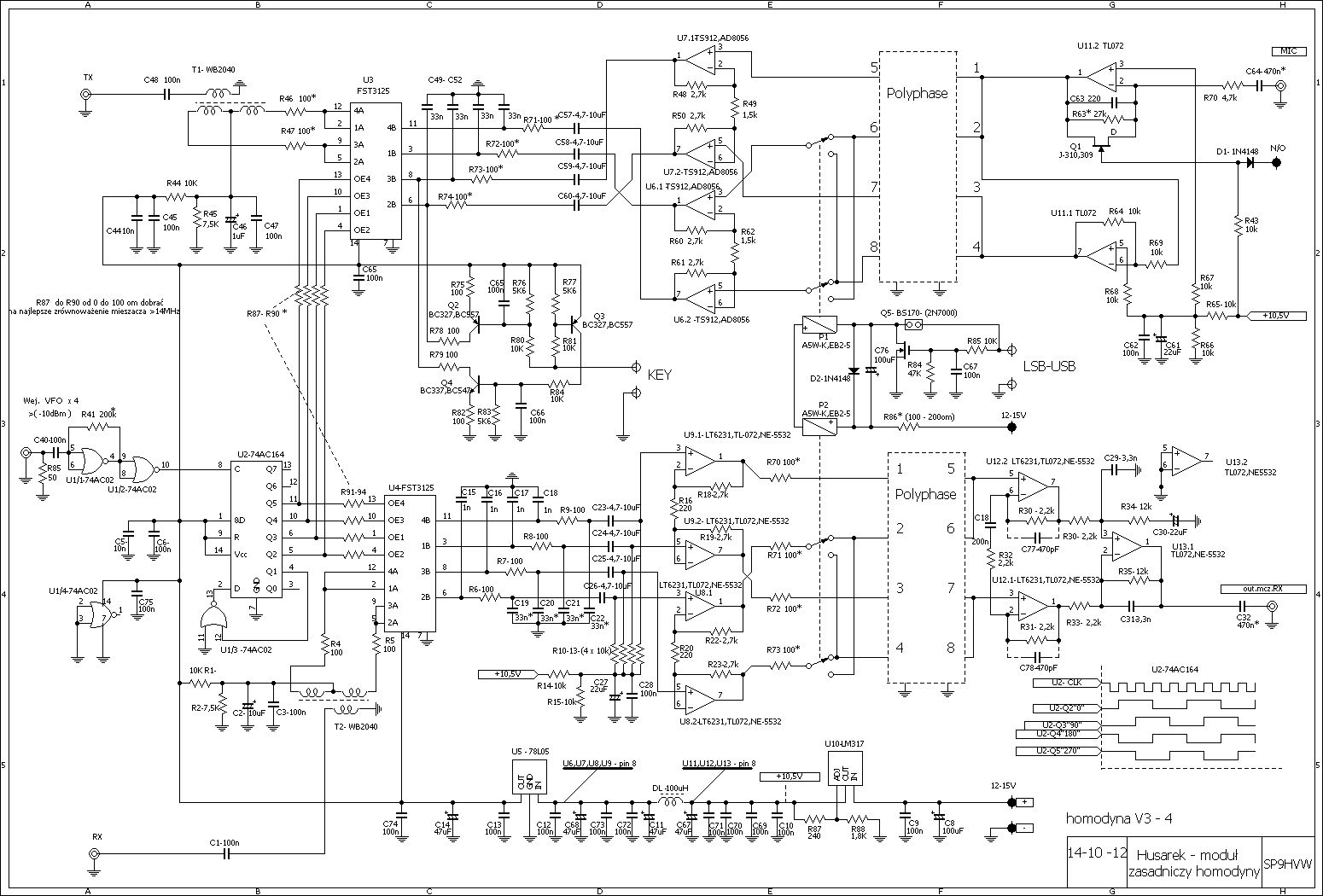

Schemat ideowy modułu zasadniczego homodyny z poprawkami i opisy wartości elementów na PCB.

Poprawiono błędy na schemacie ideowym zauważone przez SP9FKP. PCB wykonane zgodnie z przedstawionym schemacie.


Załączone pliki Miniatury

.lay  Husarek homod opis.LAY (Rozmiar: 460.1 KB / Pobrań: 995)
(Ten post był ostatnio modyfikowany: 14-10-2012 13:05 przez SP9HVW.)
11-10-2012 0:31
