(20-09-2012 22:00)SQ8NVF napisał(a):

Czy ktoś z kolegów budował wcześniej filtry m.cz. z użyciem kondensatorów ceramicznych SMD, jak to się przekłada na jakość? Co np. z takim efektem jak mikrofonowanie czy dużą reakcją (pojemności) na zmiany temperatury czy też pod wpływem napięcia przykładanego na kondensator?

Bartek poruszył bardzo istotny problem jakości popularnych kondensatorów ceramicznych SMD oraz ich przydatności do budowania filtrów. Tradycyjne kondensatory MKT, MKS czy styrofleksy są w takich układach sprawdzone, mają mniejsze straty oraz mniejsze zmiany temperaturowe. Taką wersję modułu wykonał i testuje Janusz SP5BMP, projekt dostępny na forum.
Pewną wadą tradycyjnych kondensatorów są ich gabaryty, większe rozrzuty wartości, większy kłopot w dobieraniu wartości przez łączenie równolegle na płytce.
Z powyższych powodów coraz częściej sięgamy w projektach po elementy SMD.
Druga wersja płytki filtrów m.cz. do Husarka na kondensatorach SMD oraz filtry LPF do Husara są takim przykładem. Pewnym rozwiązaniem byłoby stosowanie w filtrach kondensatorów NP0, niestety duże wartości (100-680) nF są trudniej dostępne i bardzo drogie.

Bartek, aby rzeczowo odpowiedzieć na Twoje wątpliwości trzeba zbudować obie wersje filtrów, wykonać pomiary i je porównać. Jeśli różnica będzie niewielka to eksperyment z zastosowaniem kondensatorów SMD uznamy za udany, jeśli nie to kolejne filtry będziemy budowali na kondensatorach przewlekanych. Wielokrotnie o tym pisaliśmy, to jest prototyp do sprawdzenia różnych rozwiązań układowych ale również elementów i technologii.

------------------------------------------------------------------------------------------------------------------------------------------------------------

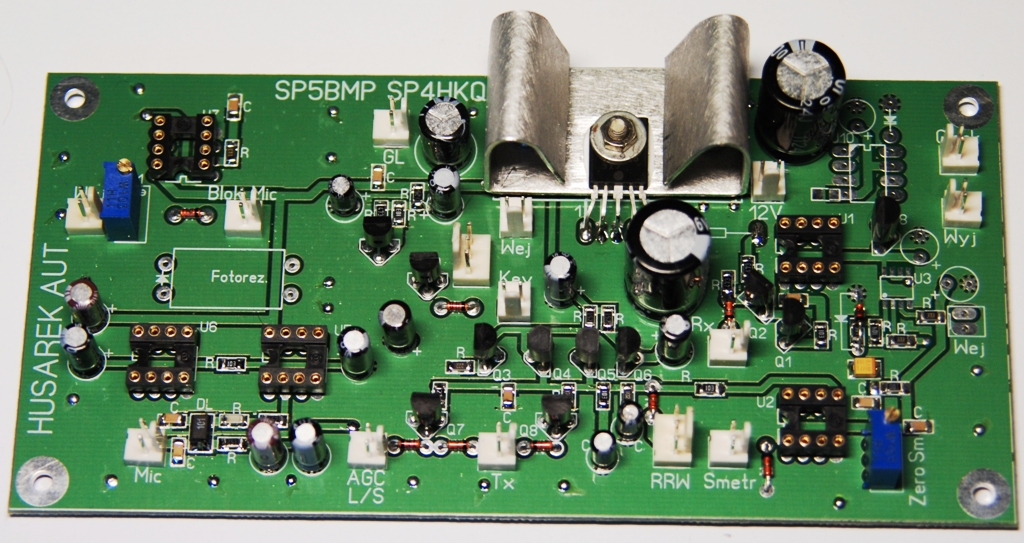

Prawie skończyłem montaż modułu automatyki do Husarka (zdjęcie 1). Pozostało wykonanie fotorezystora i kilka elementów SMD.

Tranzystor w generatorze tonu Q9 dałem BC547B, tranzystory Q3, Q6 to BC547C a Q4, Q5 to BC557B.
Radiator z blachy aluminiowej 1mm o powierzchni około 25cm2, wymiary 22mm*120mm, przykręcony do płytki na dystansach z jednej nakrętki M3 (zdjęcie 3).
Elementy SMD na górnej warstwie należy przylutować przed elementami przewlekanymi aby nie było kłopotów z podejściem lutownicą. Niektóre pola lutownicze są bardzo blisko podstawek i dostęp do nich może być utrudniony.

Uwaga:

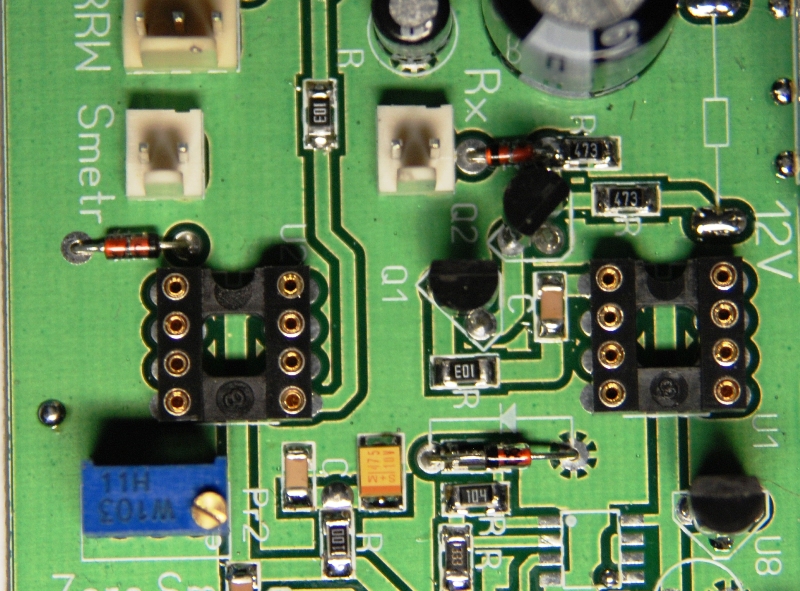

- na płytce błędnie są narysowane obudowy tranzystorów J310, Q1 i Q2. Przy montażu koniecznie należy porównać druk ze schematem, trzeba obrócić tranzystor Q2 o 180st. a Q1 o 120st. (zdjęcie 2);
- na druku nie ma pola pod kondensator 470pF (pin 1-2 U3a), należy przylutować go na "kanapkę" z rezystorem 100k;
- złącze od potencjometru siły głosu (obok Q10) na zbyt małe otwory ale da się wcisnąć i przylutować;
- nie opisane diody na schemacie 1N4148.

Darek, moje BC547C mają wzmocnienie 460 +/- 2.
