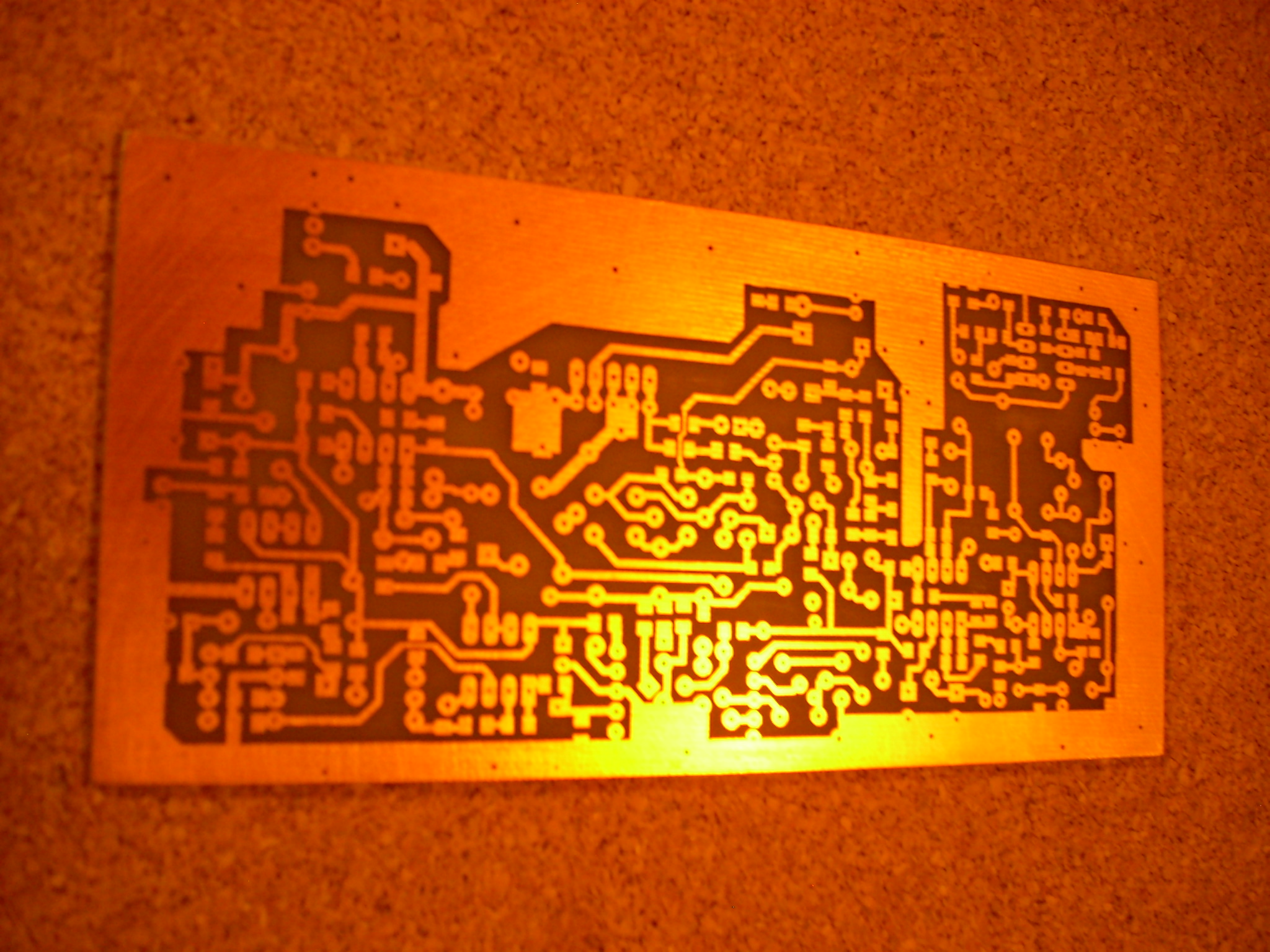

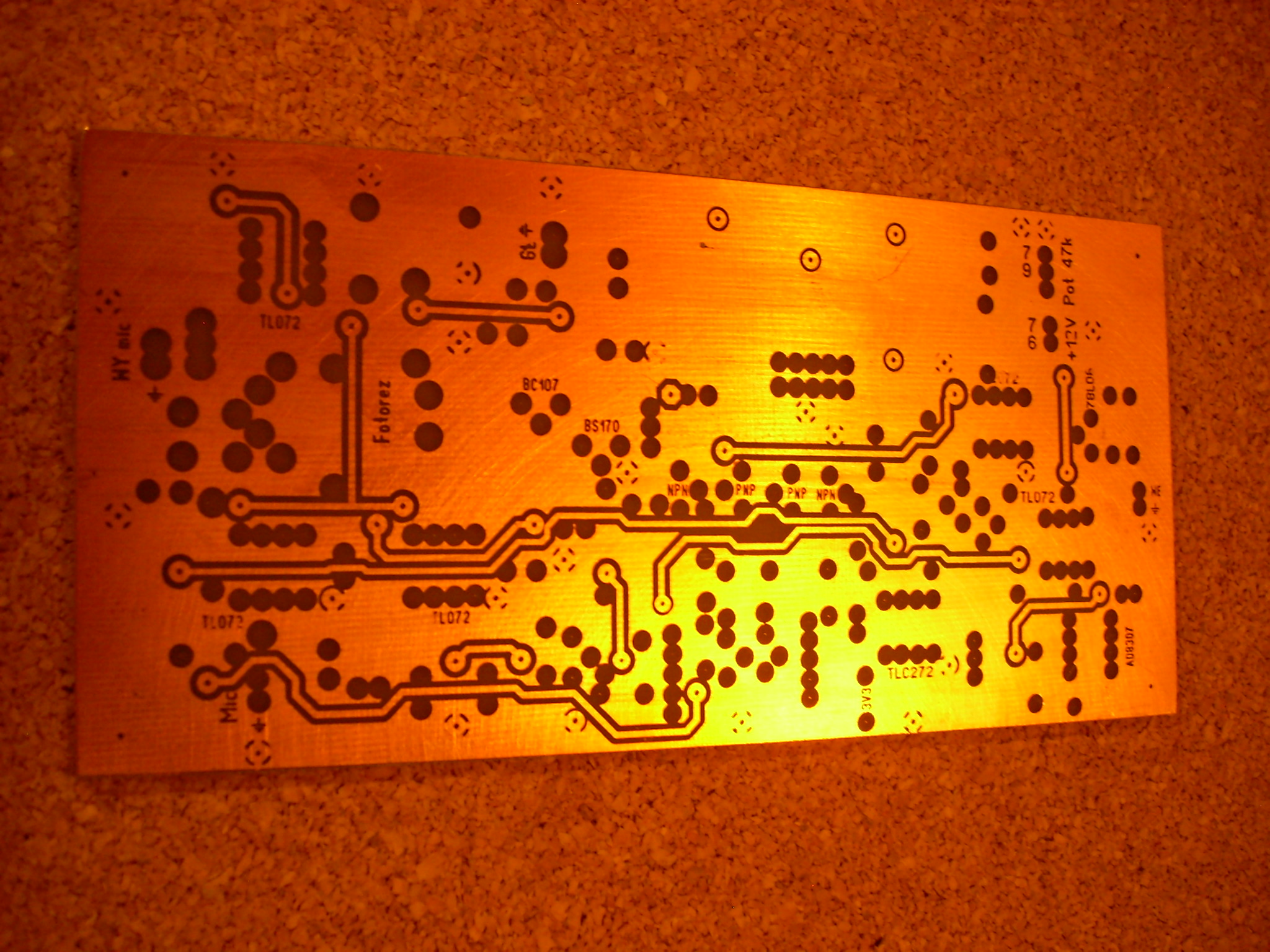

Nawiązując do wypowiedzi Zdzisława w poprzednim poście chciałbym przedstawić Kolegom przygotowaną do własnoręcznego wykonania w wersji dwustronnej płytkę automatyki Husarka z pewnymi modyfikacjami dot. układu AD8307, na płycie zastosowałem układ w wersji DIL 8 jako tańszy . Dla kolegów posiadających taki układ w wersji SMD proponuję zastosować przejściówkę. Uzupełnione zostały również opisy wartości elementów.

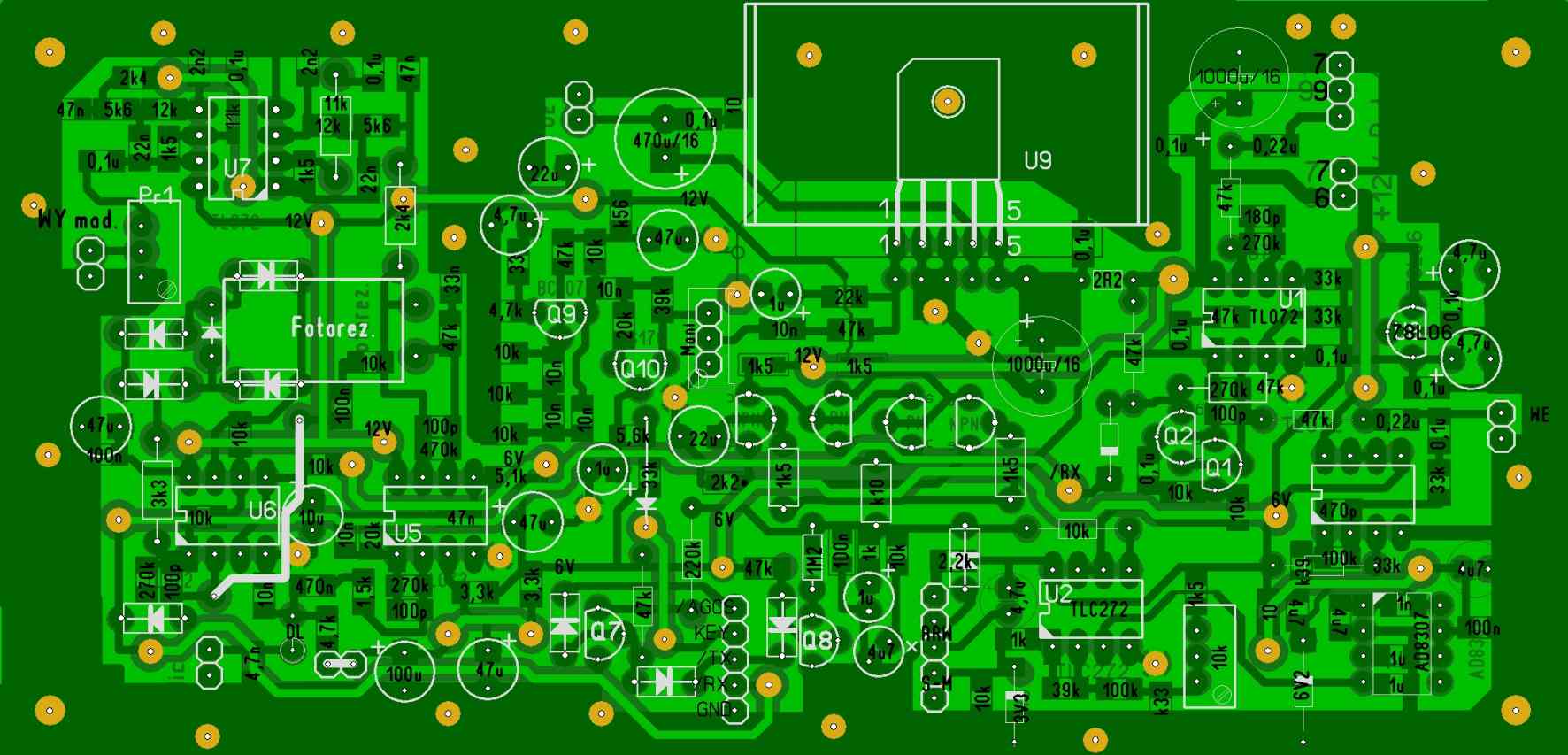

W załączniku zmodyfikowany projekt płytki automatyki do Husarka.


Załączone pliki Miniatury
İmage İmage İmage

.lay  Husarek_arw_mod_sp9izm.LAY (Rozmiar: 344.5 KB / Pobrań: 1484)
73 Jurek
