Mostek pomiarowy SWR-a

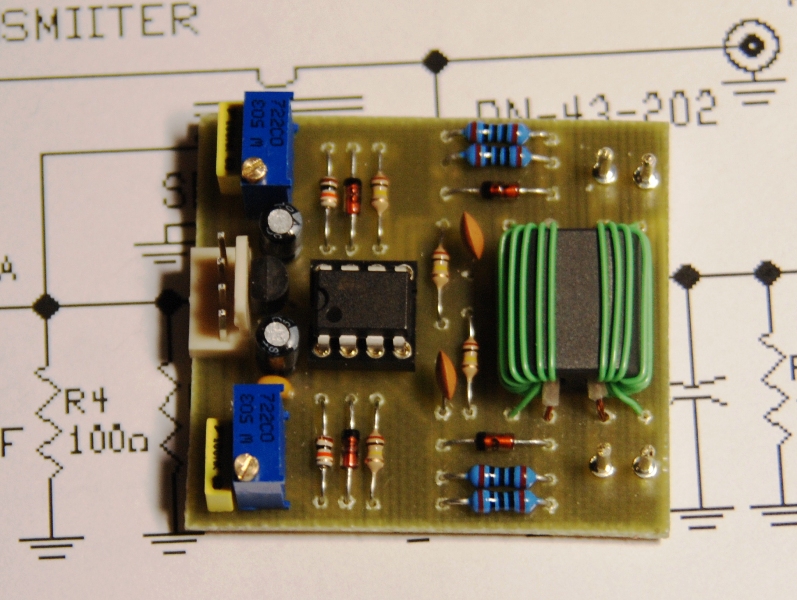

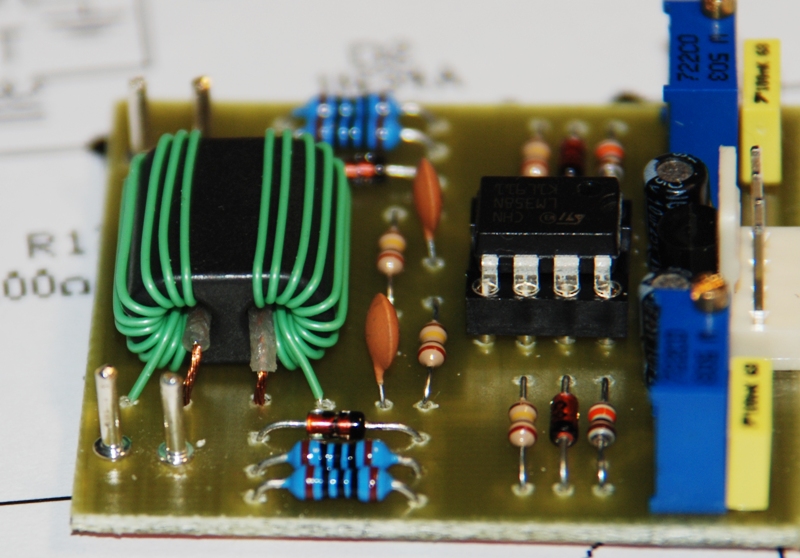

Moja prototypowa wersja mostka pomiarowego do prób ze sterownikiem syntezy. Bardzo prosty do wykonania druk, elementy przewlekane, plik źródłowy do modyfikacji pod własne potrzeby. Zamieszczam aby pokazać sposób nawinięcia uzwojeń na rdzeniu.

Indukcyjności do filtrów akustycznych
Pomierzyłem kilkanaście gotowych cewek 160mH do filtrów akustycznych, których indukcyjność była określana poprzez metodę pomiaru częstotliwości ze względu na brak miernika o tak dużym zakresie pomiaru. Pomiary wykonałem fabrycznym mostkiem RLC firmy ESCORT typ ELC-131D.

Wszystkie cewki miały indukcyjność w przedziale 158...162mH oraz dobroć mierzoną przy 1kHz około 60-70. Wynik jest bardzo dobry i potwierdza skuteczność metody pomiaru dużych indukcyjności zastosowanej przez Janusza SP5BMP i Zdzisława SP6EER.
