HUSAREK - nowa homodyna dla "każdego"
SP4HKQ Offline
Zdzisław SK!
****

Liczba postów: 490
Dołączył: 19-08-2009
Post: #94
RE: HUSAREK - nowa homodyna dla "każdego"

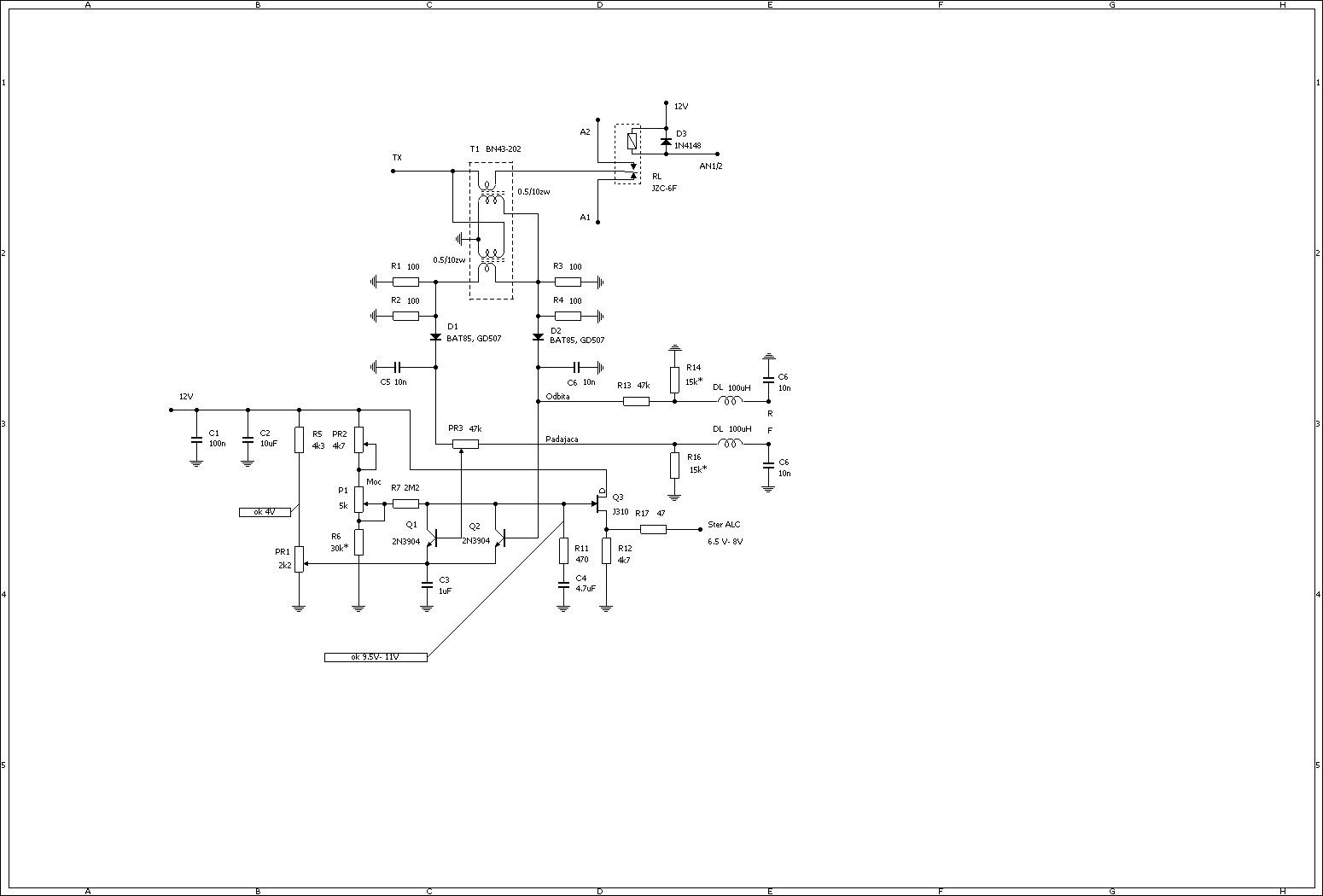

Po uwagach kolegów z grupy poprawiłem schemat i projekty płytek antenowych do HUSARKA. Dodałem dodatkowy PR3 do regulacji poziomu SWR który ogranicza moc maksymalną wzmacniacza. Zmieniłem wartości rezystorów w dzielnikach napięć regulacyjnych. Obecnie są bliżej "prawdy". Wyeliminowałem "podwójne" obciążenie diod pomiarowych i zmieniłem ich typ. Dodałem dławiki filtrujące napięcie pomiarowe podawane na przetwornik procesora syntezy. Nadal pozostaje ograniczenie 1 V maksymalnego napięcia. Przekaźnik antenowy to JZC-6F z cewką na 12 V.
W załączeniu już chyba prawidłowe projekty płytek i schemat. Gdy były błędy to proszę o info.
Już musiałem poprawić. Przeniosłem oporniki 15k przed dławik. Wiec zmieniam pliki projektów.


Załączone pliki Miniatury

.lay  HUSAREK antena bis.LAY (Rozmiar: 49 KB / Pobrań: 1801)
.lay  HUSAREK antena .LAY (Rozmiar: 49.69 KB / Pobrań: 1618)

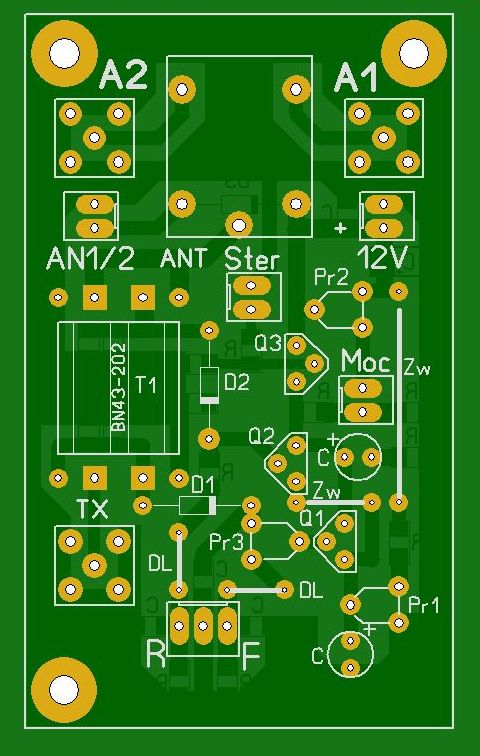

.bmp  Plytka antenowa.BMP (Rozmiar: 201.04 KB / Pobrań: 3811)
(Ten post był ostatnio modyfikowany: 18-09-2012 9:45 przez SP4HKQ.)
09-09-2012 14:42
