SQ8GUM · 03-06-2011 21:27

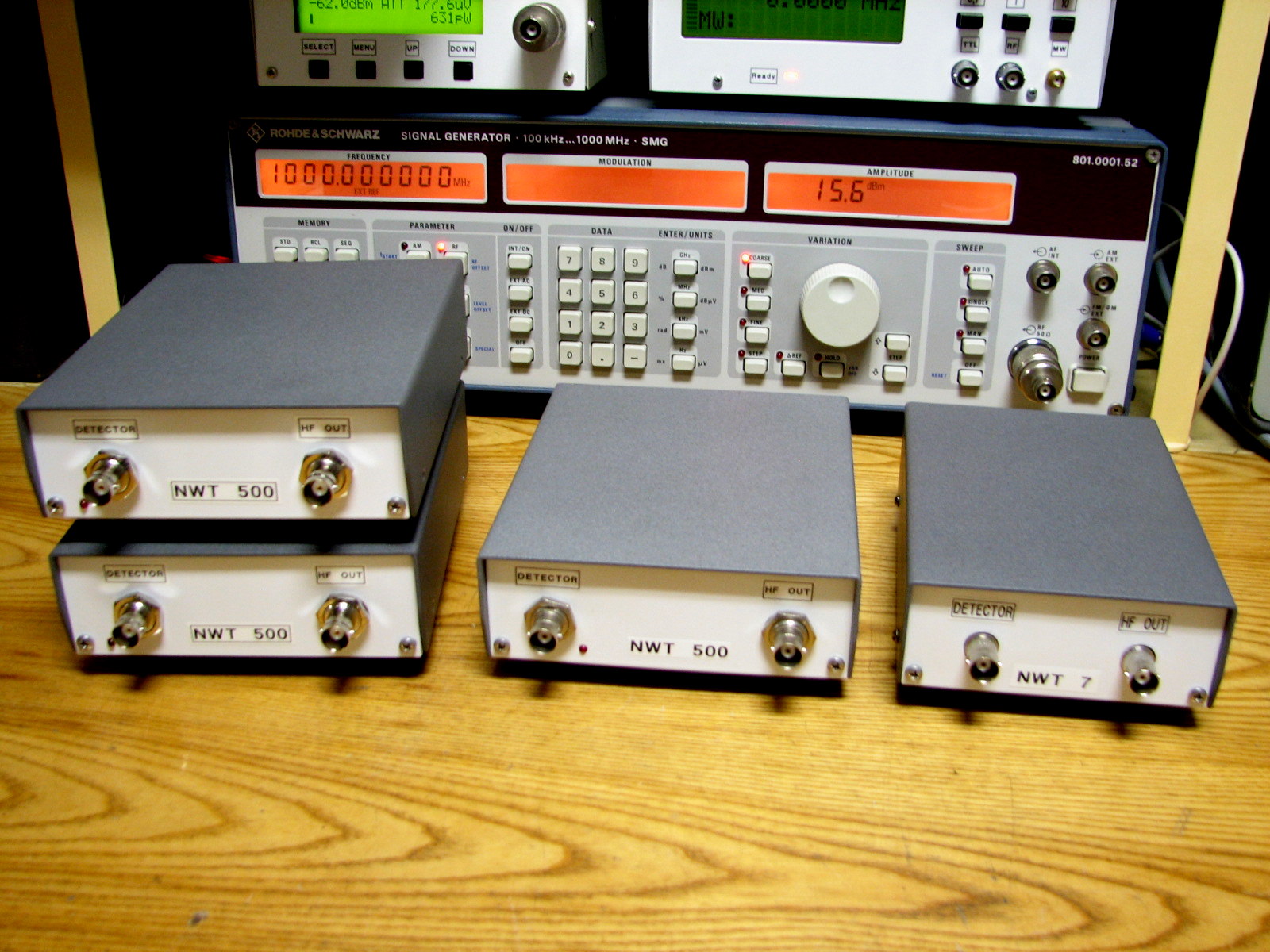

Wykonałem sobie NWT7 na bazie płytki z AVT. To lutowanie AD9851 nie jest jeszcze taką tragedią, da się to ustawić i polutować. Wszystko działa pięknie, z wyjątkiem tłumika 10dB. Nie załącza się, na mikrokontrolerze nie pojawia się napięcie sterujące przekaźnik. Pozostałe 2x20dB załącza się bez problemu.
Mam pytanie, czy stosowaliście dodatkowe rezystory podciągające na nogach PICa? Może tutaj leży "pies pogrzebany"??

Jutro może załączę wykresy przedstawiające przebiegi z mojego NWT..

SP5FCS · 03-06-2011 21:43

(17-03-2010 10:09)qrp73 napisał(a): NWT7 v1 (AVT), sterowanie przekaźników ze złącza ST8 (1-K1,2-K2,3-K3), oprogramowanie oraz aplikacja tłumików z NWT7 v2. Zmiana na druku, pin 6 procesora, (nr 2 na złączu ST8) musi być podciągnięty przez rezystor 1k do +5V i wszystko działa.

Na początku wątku była informacja jak podłączyć tłumiki do płytki NWT7 z AVT.

SQ8NVF · 03-06-2011 21:47

Skoro ten temat został poruszony...to dorzucę swoje kilka groszy. Mianowicie mam problem ale z niepewnym załączaniem tłumików. Nie zdarza się to często, ale jest denerwujące szczególnie jak się robi kalibrację Sad

Najprawdopodobniej jest to wina oprogramowania na PC - widać jak zmienia się tłumienie ale zaraz wraca do poprzedniej opcji.

A czy w 'Ustawienia>Konfiguracja' opcja FA-tłumik jest odznaczona?

SP9MQH · 03-06-2011 22:12

Witam
SQ8NVF napisał :
"A czy w 'Ustawienia>Konfiguracja' opcja FA-tłumik jest odznaczona? "

Jeżeli stosuje się tłumiki 10+20+20dB to opcja ta ma być nie odznaczona.
Powodzenia w budowie i zadowolenia w użytkowaniu NWT.
Marian

SQ8GUM · 03-06-2011 22:13

Dzięki Adam! Przeczytałem dwa razy wszystkie posty i jakoś nie zwróciłem uwagi na ten akapit Smile

Dzięki za info, dobrze kombinowałem Smile

SQ9RFC · 07-06-2011 10:55

Kompletuję elementy do NWT7 - w handlu są procki PIC16F876-04/SO +-23 ZŁ, PIC16F867A-I/SO +-12 ZŁ i są jeszcze w różnych firmach o innych oznaczeniach - który wybrać ?

SQ8NVF · 07-06-2011 11:04

W NWT7 z AVT jest procek w DIP28 zatem na końcu oznaczenia PIC'a nie może być SO...U mnie jest PIC16F876A-I/SP (SP -> skinny plastic DIP - czyli wąski DIP) Najogólniej wersja PIC16F876 jest starsza, bez komparatora. Ta, którą podałeś na dodatek pracuje tylko z max częstotliwością 4MHz.

SQ9RFC · 07-06-2011 11:12

Masz rację - jeśli robi się wersję na płytce AWT. Ja robię wersję DL1ALT/SP2JJH z prockiem SO. Z drugiej strony - może rzeczywiście dać tam SP w podstawce.

SQ8Z · 19-06-2011 17:33

Witam wszystkich :-), przegladalem caly watek tego tematu ale nie mam pewnosci... czy wsad do procka bedzie pracowal z wersja 16F876A ??? czy tylko z wrsja starsza 16F876???
w zalaczeniu pozwalam sobioe podeslac rys montazowy SP2JJH w wesrsji przerobionej na grey ( latwiej wydrukowac na monochromatycznej drukarce i jest bardziej czytelny niz wersja czarny z czerwonym HI)
pozdrawiam , wracam walczyc z MY 2010
( NWT 7 powolutku skladam w wolnym czasie).
kris SQ8Z
.pdf

BOTTOM LAYER_grey.pdf (Rozmiar: 1.48 MB / Pobrań: 1736)

3Z6AEF · 19-06-2011 23:17

(19-06-2011 17:33)sq8z napisał(a): [...]czy wsad do procka bedzie pracowal z wersja 16F876A ?[...]

Krzysztof,
ja w swoim NWT-7 zastosowałem PIC16F876A-I/SP 20 MHz - działa bez problemów! Smile

Trzeba pamiętać o "podciągnięciu" wyjścia RA4 do +5V (włączanie 10dB przy sterowaniu zewnętrznego dzielnika), jako, że w wersji A to wyjście jest "open-drain", podczas gdy w "normalnej" (bez A) jest jako "totem-pole".
