Sytuacja jest następująca:
powstały trzy wzory PCB
1. według SQ6BBA
2. według SQ4IOP czyli "szalony mix":) (SP5WW+SP2JQR+SQ4IOP) wiadomo że "chadza"
3. według SQ6SEE czyli klasyczny SP5WW, też powinien "chadzać"
Mnie interesuje ten z pierwszej pozycji.
http://sp-hm.pl/thread-232-page-6.html
Szkoda, że Kolega SQ6BBA nie podzielił się wiadomościami co do tej wersji.
Jako, że Kolega SP2JQR jest autorem tego schematu, to wiadomo że jest dobry, ale ponawiam pytanie jaki ma być ten tranzystor opisany na schemacie "pnp-w.cz.?"

Kolego Piotrze
stwierdzenie "wydaje się" to nie to samo co "jestem pewien".
Uwzględniając ten błąd który znalazłeś, to są jeszcze trzy o których wspomniałem powyżej.
Ponieważ mam praktycznie obsadzoną całą płytkę, nie pozostaje mi nic innego jak dalej drążyć ten temat i doprowadzić do pomyślnego końca.
Pozdrawiam
Jerzy

[SQ4IOP]

Schemat wg. Henryka SP2JQR jest poprawny ,co do tranzystora (pnp w.cz) wystarczy coś z serii BC557 lub BC415 jak w oryginale .Zrobiłem swojej wersji 2 TRX + jedną płytke dla znajomego i ruszyły od strzała Filtry 7x7 T2 i T4 to 221 u SP2JQR 217 filtr w modulatorze 7x7 228 . Na schemacie podałem filtry 7x7 231 które wymagają przeróbki bo budując kolejny TRX stwierdziłem że już takowych nie mam a chęć uruchomienia była silniejsza . Odnośnie błędów SQ6BBA.LAY skupiłem się na ścieżkach i tylko tam znalazłem problem dostając oczopląsu TRX na bazie schematu Henia działa już 10 lat i kolejny 8 na którym jestem słyszalny na KF .
Powodzenia w uruchamianiu i do usłyszenia na pasmach.

Odnośnie rady SP2JQR co do komutacji zasilania (Zwracam też uwagę na układ komutacji. linia zasilania nadajnika podczas odbioru powinna być połączona z masą i odwrotnie podczas nadawania linia zasilania części odbiorczej powinna być podłączona do masy. Taka komutacja przyśpiesza rozładowywanie kondensatorów przy przechodzeniu z odbioru na nadawanie i likwiduje klikanie)
poprawiony LAY.

[SP2JQR]

Obecnie produkowane tranzystory pnp, nawet gdy są katalogowo przeznaczone dla m.cz. to mają bardzo wysokie ft rzędu 150MHz i wzwyż do około 300MHz.
To pozwala w tym zastosowaniu zastosować zwykłe tranzystory m.cz. takie jak np.BC557 i podobne.
Zasada jest taka: dla układu pracy OE częstotliwość graniczna Ft powinna być 10x większa od częstotliwości pracy. Tu mamy 9MHz więc wystarczą tranzystory, które mają Ft=100MHz lub więcej. Beta tego tranzystora ma mniejsze znaczenie, bo wzmocnienie i tak jest ograniczone rezystorem w emiterze.

BC557 ft=100MHz
BC558 ft=150MHz
BC559 ft=250MHz
BC560 ft=250MHz
Występują pewne różnice w zależności od producenta, spojrzałem na pierwsze z brzegu.

[SP3FEC]

Dziękuję Kolegom za wyjaśnienia.
Moje upierdliwe pytanie o ten tranzystor wynikało z ciekawości a w błąd wprowadziła mnie PCB, bo o ile pady pod pozostałe tranzystory odpowiadają wielkością obudowie, np. TO-92, to pod ten tranzystor są ewidentnie pady pod TO-39.
Dawno temu wykonałem wyklejkę pod klasyczną płytkę 5WW a kolega metodą sitodruku "machnął" 30 płytek. Ja uruchomiłem 4 sztuki i stosowałem w tym miejscu tranzystory BC416 albo 2SC1048. Ostatnio przeglądając stare pudła znalazłem jeszcze dwie płytki częściowo obsadzone.
Mam prawdopodobnie ostatnie pytanie do kolegi SQ4IOP.
Na schemacie dopisałeś, że C17 i C19 mają mieć wartość 4,7nF, zamiast 330pF.
http://sp-hm.pl/thread-232-page-11.html
Z czego to wynika?
Pozdrawiam
Jerzy

[SQ4IOP]

Kondensatory 4.7nF-10nF były sugestią Kolegi Wojtka SP7IWM SK który miał wykonany TRX na 144MHz i było to związane z wytłumieniem nośnej.Napięcie BFO 90-100mV Wielokrotnie przeprowadzaliśmy próby i wykonane zmiany poprawiły jakość sygnału. U mnie wlutowane 10n. Pozdrawiam.

[SQ4IOP]

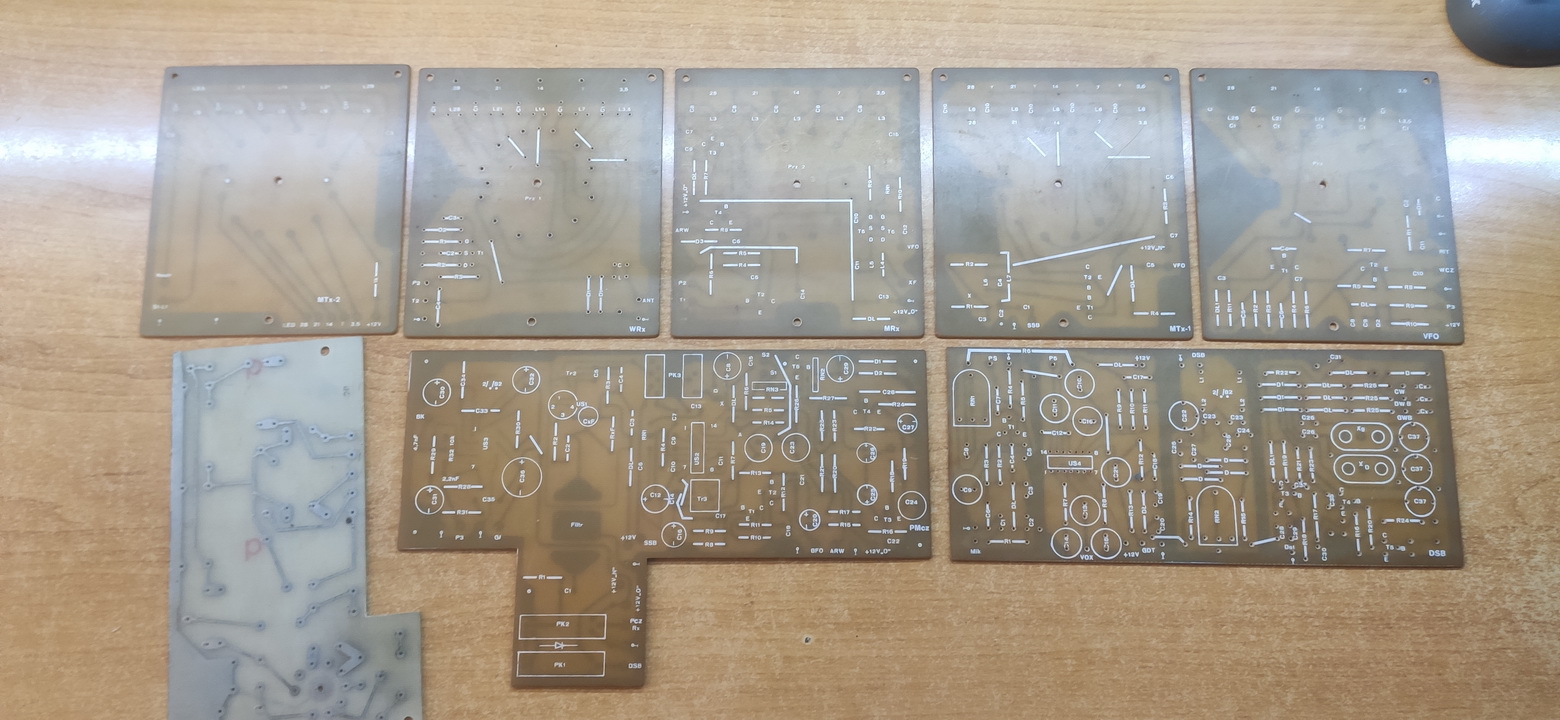

Może ktoś wie od czego są te PCB ? Może SP5WW? Chętnie przekaże gratis jeśli ktoś pragnie coś z tego zbudować . Tylko to co na foto.

[SP3FEC]

To jest SP5WW prawdopodobnie I wersja z 1980 r (RE nr 1/80)
Ta PCB z "wystającym dinksem" to pośrednia, ta obok to DSB. Jak domniemywam, powyżej to obwody wejściowe, wzm wcz z mix, vfo itp. Trudno precyzyjnie określić czy to wersja oryginalna czy modernizowana bo nie widać ścieżek.
Chronologicznie rzecz ujmując, po 1980 roku była modyfikacja - nowy odbiornik z filtrem PP9-A3. Potem nowa pośrednia, ta najbardziej znana z sierpnia 1986 roku. Potem jeszcze inne drobne modyfikacje opublikowane w Biuletynie.
Pozdrawiam
Jerzy

[SQ4IOP]

PCB już znalazło chętnego , zamieszczam fotki od strony druku. Płytki prawdopodobnie były rozprowadzane do klubów PZK ,LOK. w ubiegłym wieku.

[SP9RTN]

https://cyfrowa.tvp.pl/video/wynalazki-i...2,60292631

[SQ8Z]

witam kolegów, wykonałem PCB według wzoru kolegi SP4IOP, w modulatorze zastosuję 7x7 203 ( praktycznie to samo co 228) , posiadam 7x7 217 , natomiast PCB jest zaprojektowana pod 7x7 221 , a tych niestety nie posiadam . Przeszukałem siec i do tej pory nie nalazłem oferty na te filtry. Stąd pytanie, może macie namiary na to gdzie można nabyć 221 , ew. może ktoś posiada nadmiar i jest gotów odsprzedać? Potrzebuję w sumie 4 sztuki . Będę wdzięczny za pomoc pozdrawiam
Krzysztof SQ8Z
