SP6GAS · 23-01-2021 18:56

Bardzo proszę podpowiedzieć mi, jaki powinien być poziom sygnału z generatora zewnętrznego, jeśli chcemy nim zasilić LNB, z którego usunęliśmy kwarc, w celu uzyskania większej stabilności.

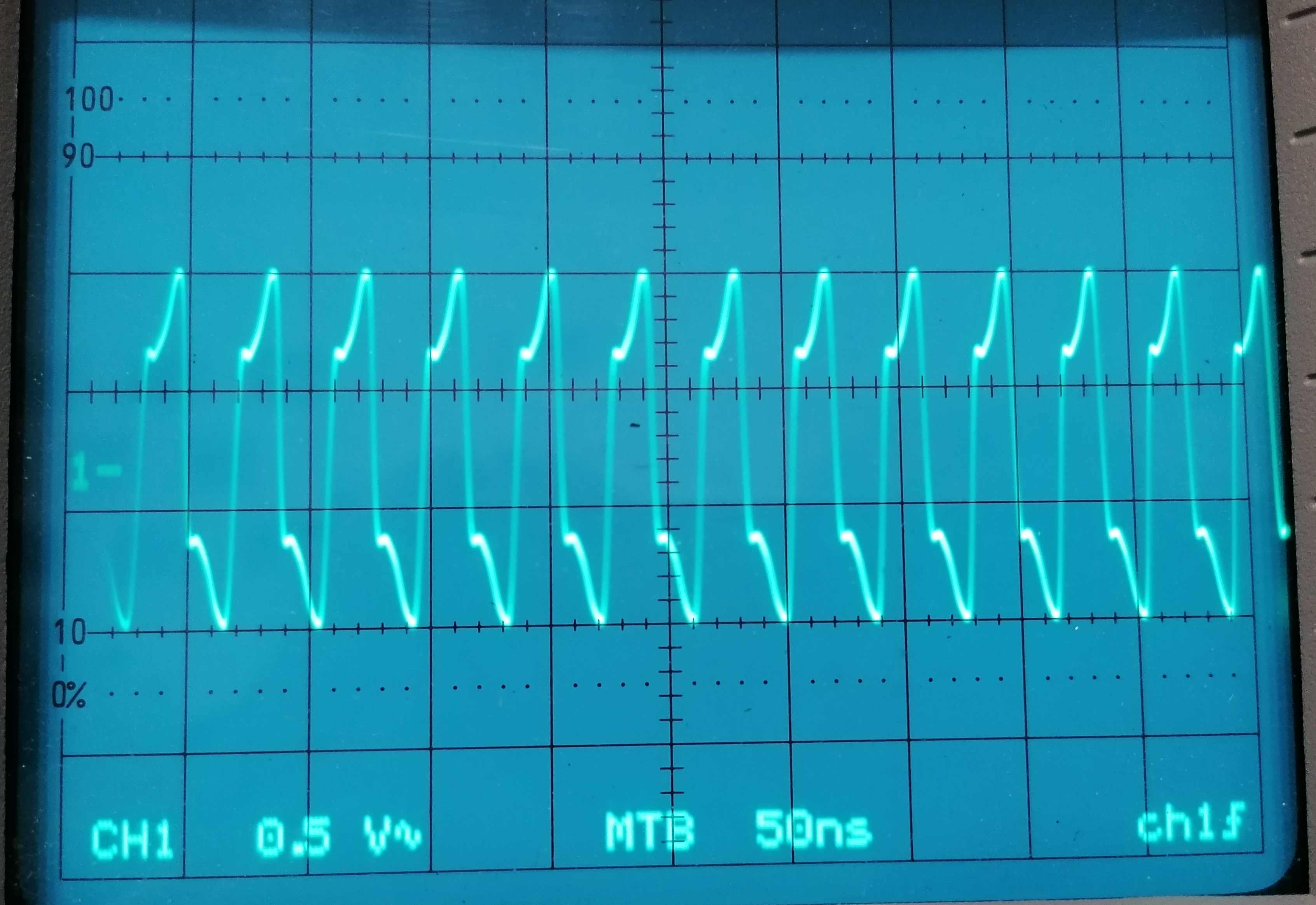

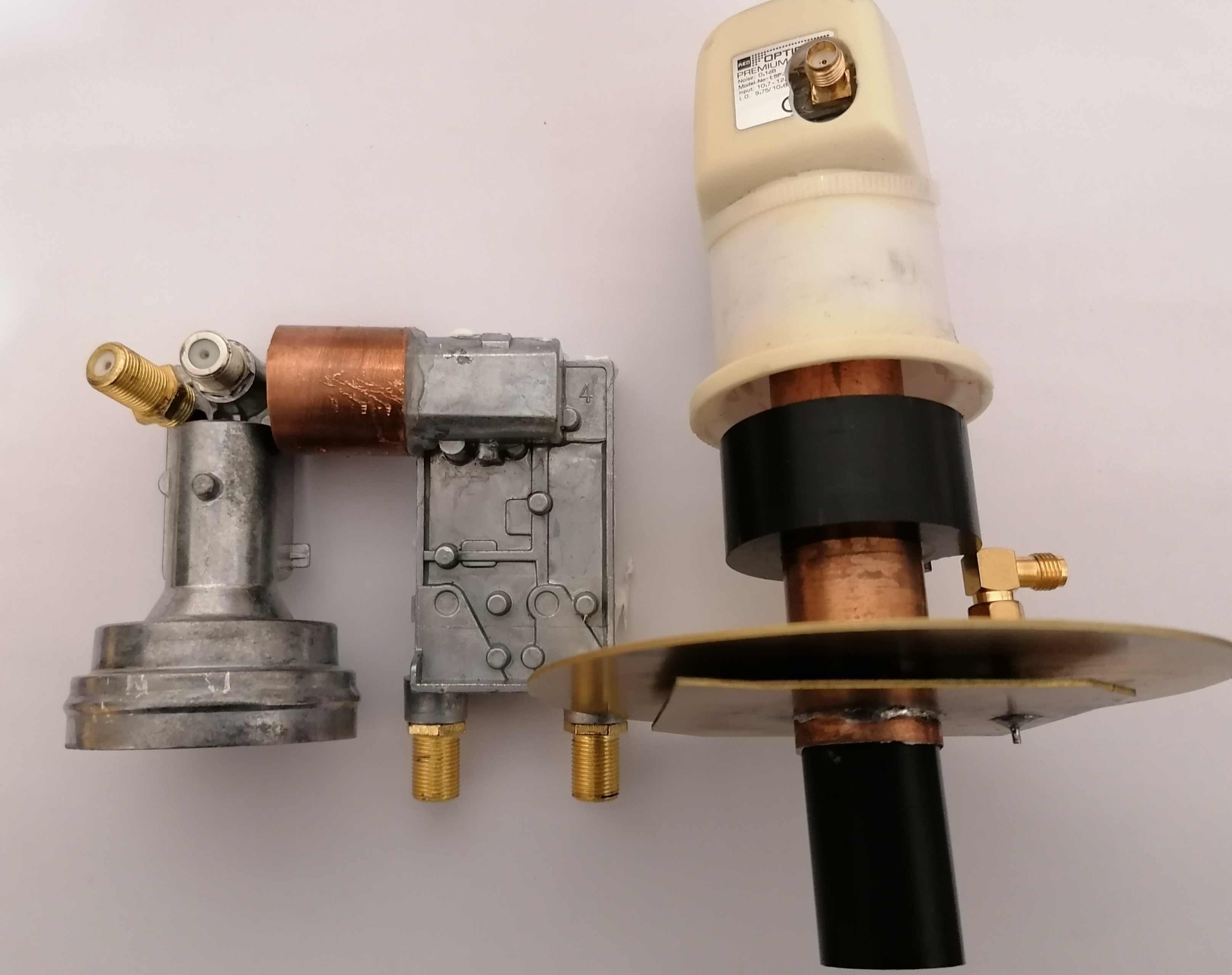

Otóż nabyłem generator o bardzo wysokiej stabilności generowanej przez niego częstotliwości 25 Mhz. Jest to 0.1 ppm, czyli lepiej już nie musi być. Z LNB usunąłem kwarc 25 MHz i zgodnie z wieloma publikowanymi opisami, podałem mu sygnał z tego właśnie generatora. Niestety uzyskany efekt nie jest zadawalający. Sygnał odbierany z QO-100 jest o 2 – 3 dB słabszy niż z LNB nie przerabianego i pogorszyła się wyraźnie jego jakość. Sytuacja powtórzyła się w przypadku 3 różnych LNB – widać je na fotce. Na kolejnej fotce widać sinusoidę generowanego sygnału, która nie jest wprawdzie idealna, ale mimo wszystko OK. W opisach przeróbek LNB i zamiany kwarcu na miniaturowe TCXO, umieszczane w tej samej obudowie, nikt nie wspominał o pogorszeniu parametrów jego pracy. Wręcz przeciwnie. Nie wiem gdzie popełniam błąd. Będę wdzięczny za wszelkie sugestie, bo może ktoś już był konfrontowany z podobną sytuacją.

SQ4AVS · 23-01-2021 21:25

Jaki scalak jest użyty w konwerterze w syntezie?

SP6GAS · 23-01-2021 22:45

MCTV-668 oraz OPTICUM PREMIUM zakleiłem dzisiaj silikonem, i nie bardzo bym chciał je znowu rozklejać dla samego potwierdzenia, dlatego te informacje wyszukałem w sieci. Golden Media 202 miałem jeszcze otwarty więc spisałem to, co jest nadrukowane na IC. Jednak w internecie nie znalazłem niczego co odpowiada tym informacjom.
MCTV-668 = JVLB LN5H 8G
OPTICUM PREMIUM Single LNB LSP 02G = 3566E NQ819
Golden Media Model 202, Twin LNB = RT330 N2FF7800 1847ACJG

SP6GAS · 04-02-2021 16:30

Ponieważ nie otrzymałem sugestii, w jaki sposób pozbyć się moich rozterek, zamieściłem podobne pytanie na forum AMSAT. Odpowiedzi były na tyle ciekawe, że postanowiłem je przenieść na nasze forum, może kogoś również zainteresują. Chciałbym również zasugerować abyście na tamto forum również zaglądali, bo w moim odczuciu warto.

PLL's działają lepiej, jeśli są zasilane sygnałem referencyjnym o wysokiej prędkości narastania (0,5-1Vss) ... fala o przebiegu prostokątnym jest lepsza niż sinusoida.
DD4YR
Dla detektora fazy PLL najważniejsze jest, aby zapewnić fazę tak dokładnie, jak to tylko możliwe. Najlepiej, gdy prędkość narastania sygnału w detektorze fazy jest największa lub mówiąc inaczej, gdy jego zbocza są jak najbardziej strome. Tak więc fala przebiegu prostokątnym jest preferowana zamiast sinusoidy.
DH2VA
Fala o przebiegu prostokątnym ma mniejszy jitter i szum fazowy.
DD4YR

SP9BSL · 04-02-2021 19:29

Jaki typ masz tego generatora TCXO?

SQ4AVS · 04-02-2021 22:40

Nie jest prawdą, że fala o przebiegu prostokątnym ma mniejszy szum fazowy. W karcie katalogowej syntezera są informacje o sposobie podłączenia kwarcu /wymaganym poziomie sygnału odniesienia. Bez tych informacji to gdybanie.

SP9BSL · 04-02-2021 22:49

Wszystkie zacytowane odpowiedzi które zostały udzielone koledze sprowadzają się do tego że powinien to być prostokąt. Żadna z tych odpowiedzi nie jest odpowiedzią na pytanie z pierwszego postu. TCXO może po prostu być słabej jakości pod kątem szumu fazowego. Wartość ppm to nie wszystko. Jest sporo informacji na sieci w temacie LNB że niektóre TCXO sprawiają podobne problemy.

SQ4CTK · 05-02-2021 0:44

(23-01-2021 18:56)SP6GAS napisał(a): Bardzo proszę podpowiedzieć mi, jaki powinien być poziom sygnału z generatora zewnętrznego, jeśli chcemy nim zasilić LNB, z którego usunęliśmy kwarc, w celu uzyskania większej stabilności.

Moje doświadczenia na kilkunastu LNB jakie przeprowadziłem w domowym zaciszu sprowadziły się do zastosowania 27MHz PLL LMX233x z zewnętrznym 10MHz z DGPS. Sygnał o poziomie -5dBm "pompowany" w 20m fidera 1/2 ".
W zakresie -5 do 0dBm popularny Gi-201 pracował całkiem poprawnie , nie zaobserwowałem spadku czułości czy obecności śmieci.Jedynie to rozwiązanie w pełni mnie usatysfakcjonowało Smile

LMX2332 27MHz PLL for LNB
https://www.qsl.net/yo4hfu/LNB_PLL.html

SQ4AVS · 05-02-2021 8:51

Nie musi to być prostokąt. Prawdą jest, że generator musi posiadać odpowiednio niski poziom szumu fazowego i odpowiedni poziom. Kluczowe jest pytanie jaki to jest scalak, przecież generator w scalaku na bramkach też musi być na zlienearyzowanych bramkach, które zadziałają jako ogranicznik amplitudy. Proszę spójrz na schemat z linka Grzegorza gdzie otrzymał zadawalające parametry, tam ewidentnie jest sinus.

SP9BSL · 05-02-2021 10:25

Rafał pełna zgoda.
Grzegorz z ciekawości gdzie masz umieszczonego LMXa? W LNB czy w pobliżu GPSDO? Czego używasz jako wzorca GPSDO?
