DSP VNA by SP3GO (100kHz - 450MHz)
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #101
RE: DSP VNA by SP3GO (100kHz - 450MHz)
OK :-)
Jakbyś napisał np. 400mVp-p, to bym nie podejrzewał woltomierza RMS ;-)

Tak czy inaczej - jeśli masz oscyloskop, to bez problemu namierzysz przyczynę tego, że "zła" płytka nie chce działać.
Tak jak pisałem wcześniej - badaj oscyloskopem poziomy sygnałów na otwartym vs. zapiętym 50 omów na porcie i zobacz gdzie jest różnica między płytkami.

Pierwszy test zrób taki na "złej" płytce: czy zmienia się poziom sygnału w torze mostka, jeśli na port zapinasz 50 omów.
Jeśli się zmienia, to gdzie przestaje się zmieniać (bo powinien się zmieniać aż po sam przetwornik ADC) - wtedy będziesz już miał mniej więcej miejsce problemów na płytce zlokalizowane...

Pozdrawiam,
Rafał SP3GO
01-04-2020 14:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6IYY Offline
miso(michal]
***

Liczba postów: 154
Dołączył: 21-09-2009
Post: #102
RE: DSP VNA by SP3GO (100kHz - 450MHz)

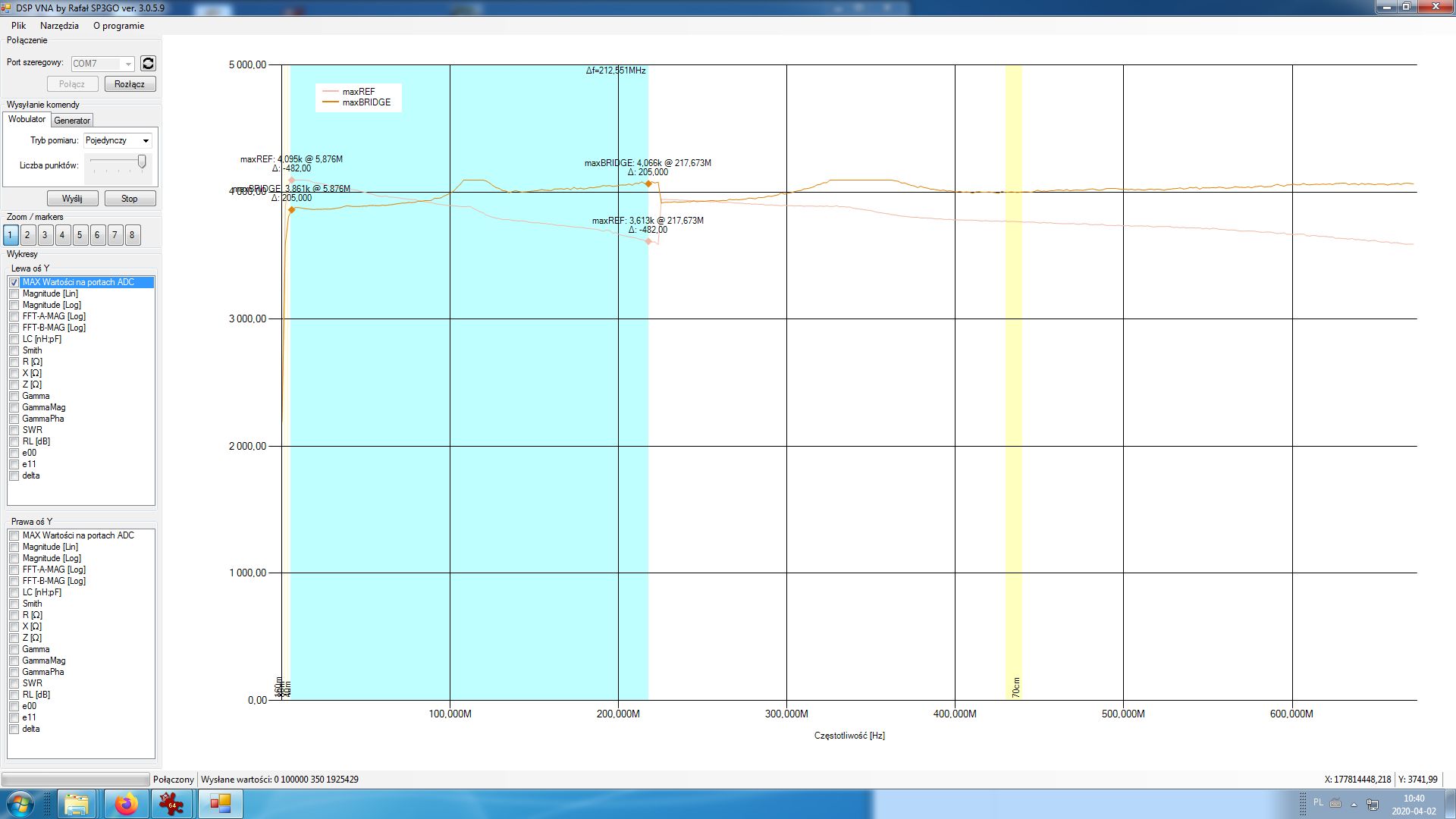

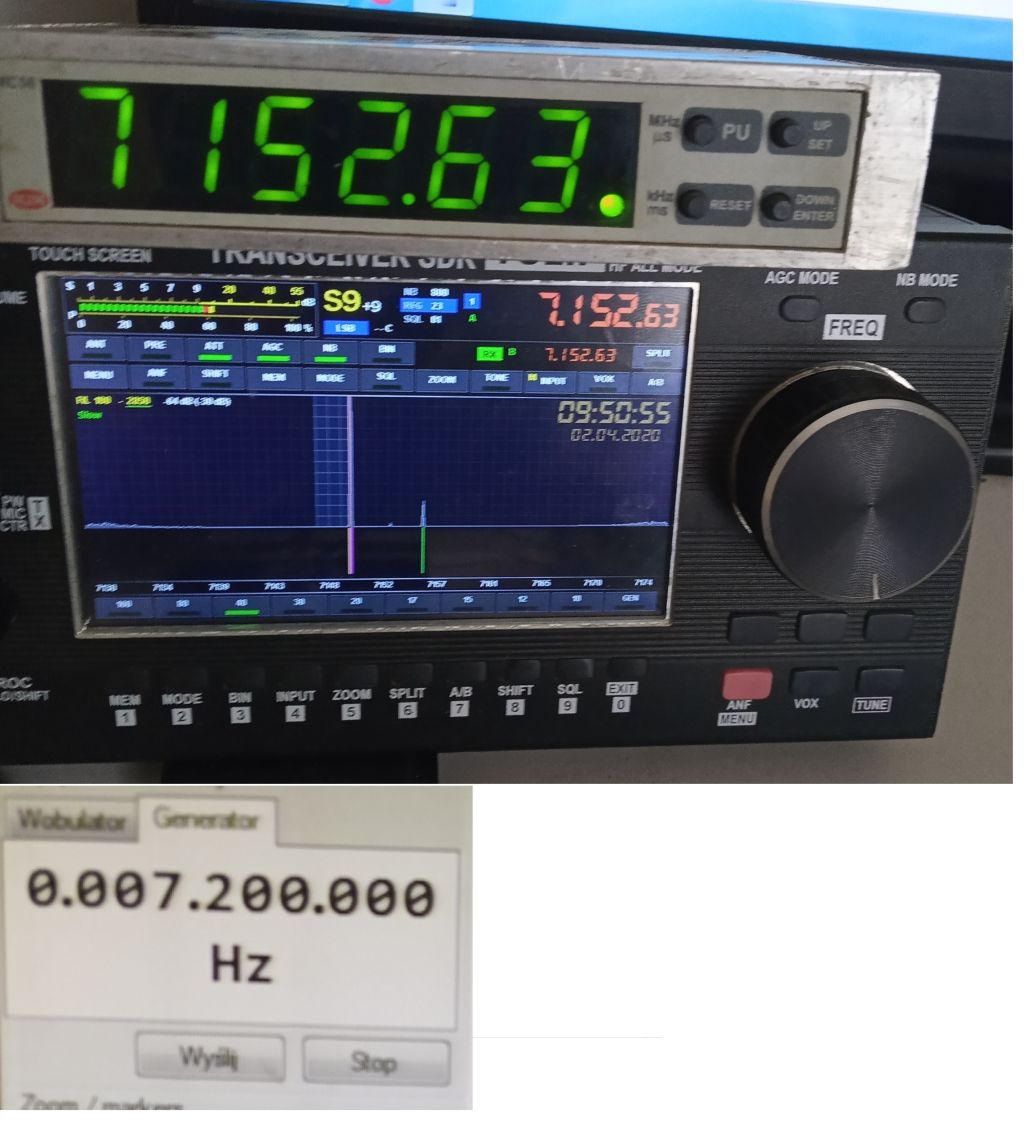

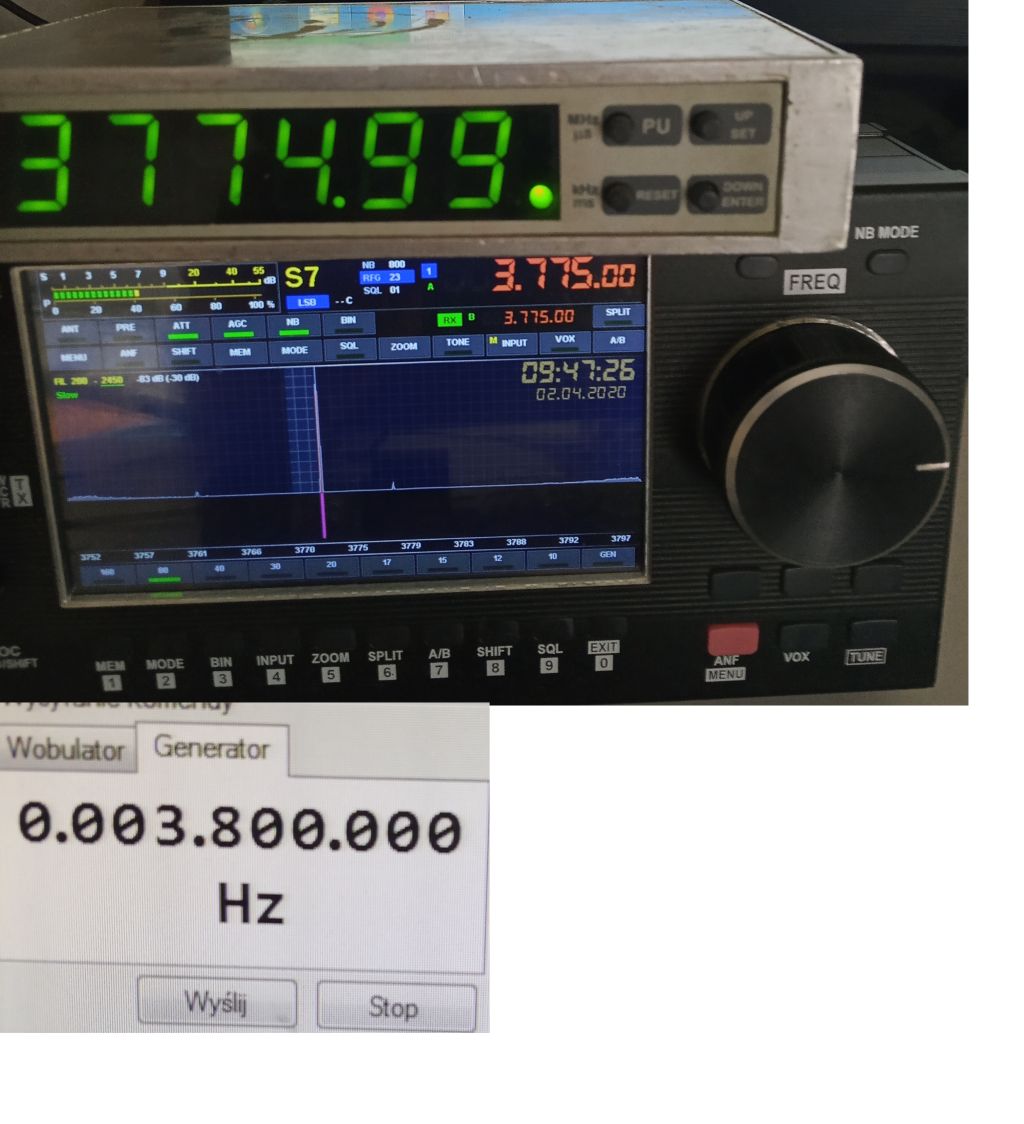

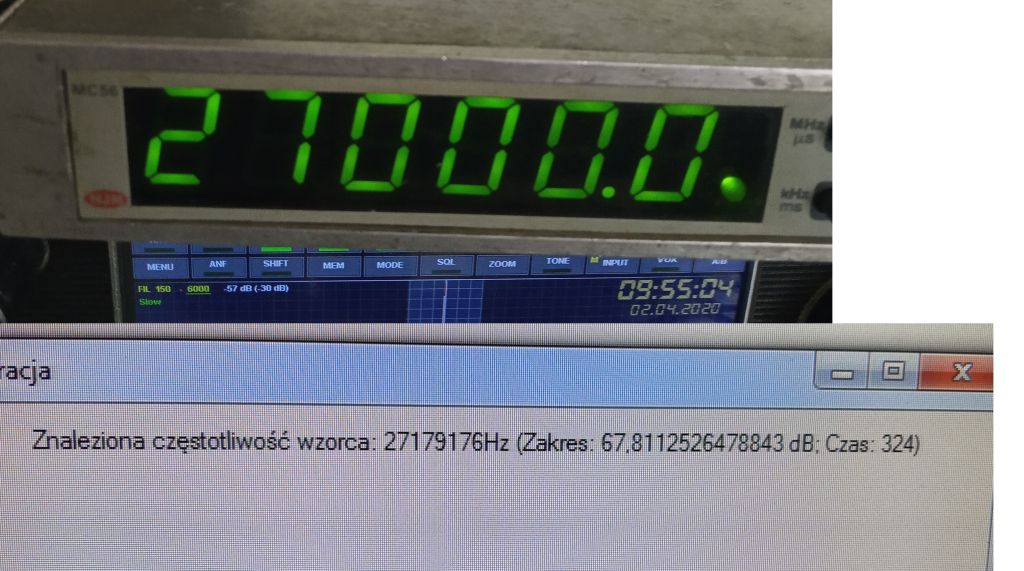

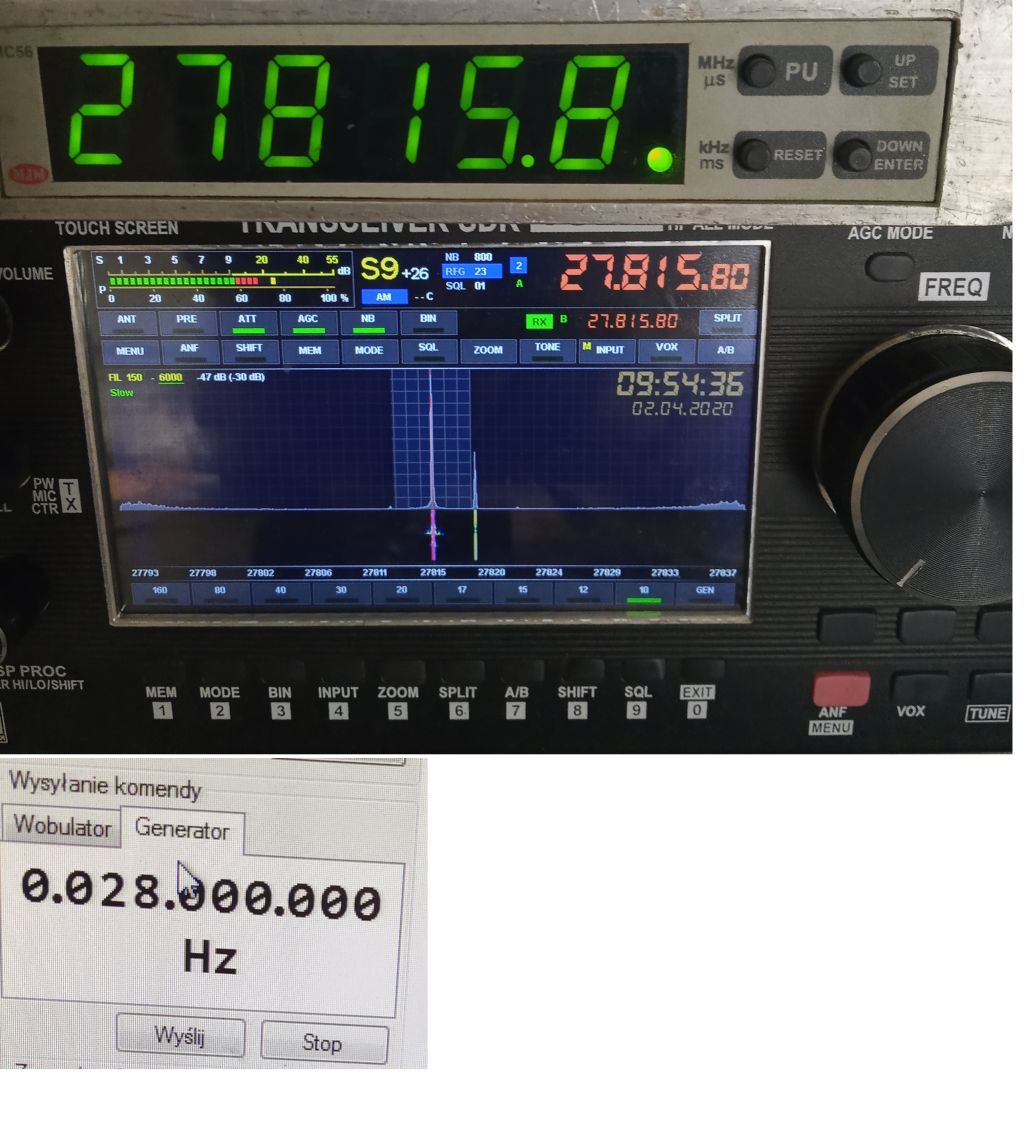

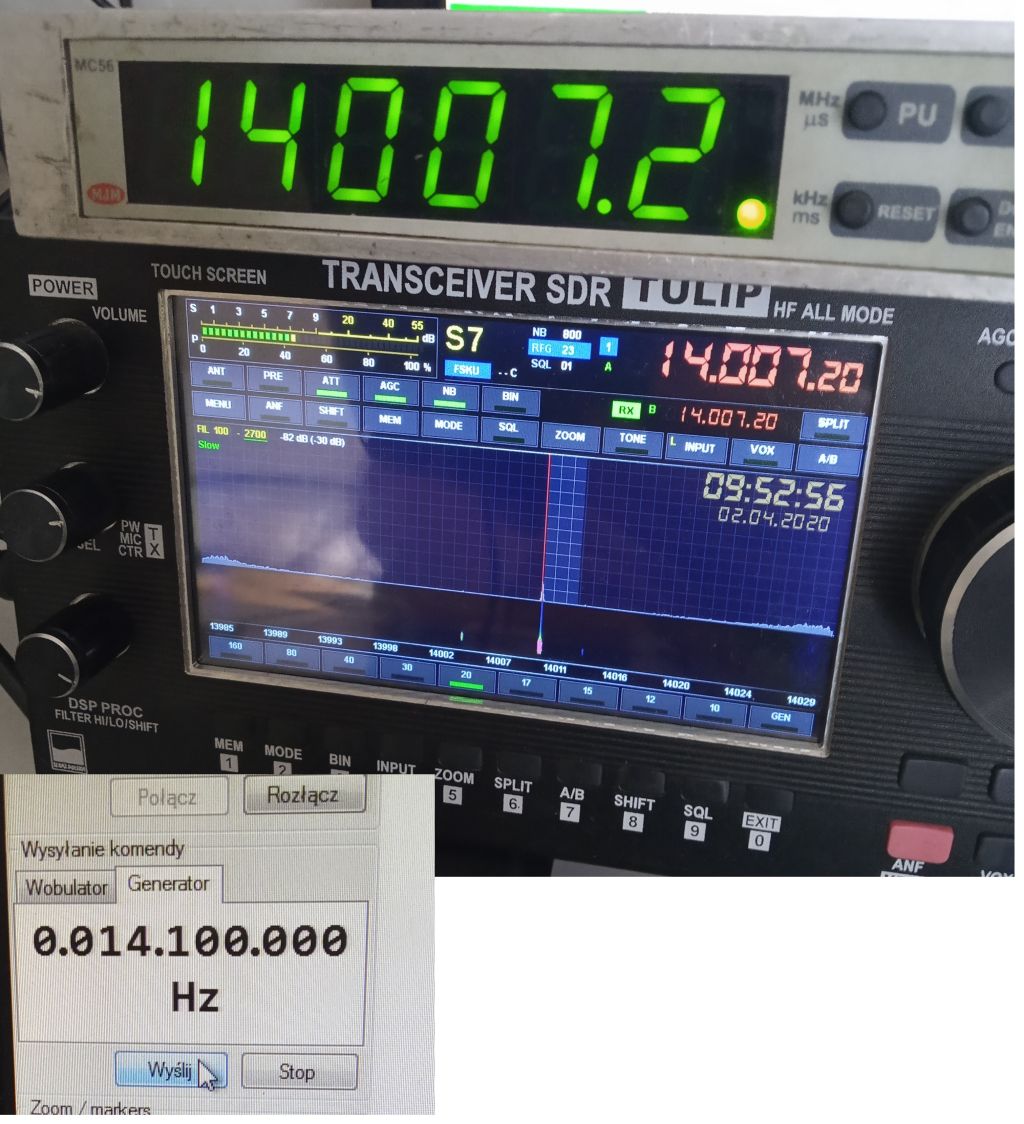

Witam uruchomiłem DSP VNA by SP3GO i zrobiłem kilka pomiaru

potem kalibracja źródła
sprawdzianem generator i jest następujące:
generator jest przestawiony jak zrobić korektę frekwencie
proszę o podpowiedz dalsze pomiary niebawem dzieci się proszę o kompa zadania domowe Angry

Nie otrzymasz koni wyścigowych krzyżując dwa osły
02-04-2020 10:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #103
RE: DSP VNA by SP3GO (100kHz - 450MHz)
Dziękuję za raport z pomiarów.

Wprowadziłem odpowiednią poprawkę w oprogramowaniu.
Nowa wersja oprogramowania na PC (3.0.6.0) dostępna na stronie:

http://siliconet.pl/DSP_VNA/

Wsadu do mikrokontrolera nie trzeba zmieniać, ale trzeba wykonać ponownie kalibrację (źródła, a później ewentualnie portu, jeśli już chcemy robić pomiary).

Posiadany plik licencji należy przegrać ze starej wersji programu do katalogu głównego nowej wersji.

Pozdrawiam,
Rafał SP3GO


Poprzednia poprawka okazała się nie do końca skuteczna...

Powstała kolejna wersja (3.0.7.0) zarówno programu na PC jak i wsadu do mikrokontrolera.
Potrzebne jest więc ponowne zaprogramowanie układu i przeprowadzenie kalibracji.

http://siliconet.pl/DSP_VNA/

Pozdrawiam,
Rafał SP3GO
(Ten post był ostatnio modyfikowany: 02-04-2020 23:25 przez SP3GO.)
02-04-2020 21:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #104
RE: DSP VNA by SP3GO (100kHz - 450MHz)
Odrzuca z powodu wirusa.
05-04-2020 16:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3HGU Offline
Staszek

Liczba postów: 7
Dołączył: 28-06-2009
Post: #105
RE: DSP VNA by SP3GO (100kHz - 450MHz)
(05-04-2020 16:24)SP8GPQ napisał(a):  Odrzuca z powodu wirusa.

Ja ten program zainstalowałem bez problemu.
Wcześniej miałem takie problemy z poprzednimi programami Rafała.
Blokował je program antywirusowy, w moim przypadku Avast.
Wystarczyło zrobić w nim wyjątek na ten link.
Powodzenia w testach.
05-04-2020 18:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #106
RE: DSP VNA by SP3GO (100kHz - 450MHz)
(05-04-2020 18:58)SP3HGU napisał(a):
(05-04-2020 16:24)SP8GPQ napisał(a):  Odrzuca z powodu wirusa.

Ja ten program zainstalowałem bez problemu.
Wcześniej miałem takie problemy z poprzednimi programami Rafała.
Blokował je program antywirusowy, w moim przypadku Avast.
Wystarczyło zrobić w nim wyjątek na ten link.
Powodzenia w testach.
U mnie odwrotnie . poprzedni po akceptacji dał się ściągnąć . Tearz od razu gdzieś wywala . ja nie mam antywirusa tylki win. essential .
05-04-2020 19:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #107
RE: DSP VNA by SP3GO (100kHz - 450MHz)
Jest dostępna nowa wersja oprogramowania dla DSP VNA - zarówno wsad do mikrontrolera jak i program na PC - wersja 3.0.9.0.
Do pobrania ze strony:

http://siliconet.pl/DSP_VNA/

W nowej wersji mamy już obsługę wielu kalibracji. Po skończonej kalibracji portu program pyta o nazwę nowego zestawu i zestaw pojawia się do wyboru w menu.
Informacja o tym, którego aktualnie zestawu używa program przy pomiarach, jest dostępna również w pasku statusu na dole okna (aby nie trzeba było zaglądać do menu).
Do tego doszedł też wykres dobroci Q.


Dodatkowo wszystkim użytkownikom wydłużyłem termin ważności licencji do końca sierpnia (będzie motywacja, aby przed tym terminem znów wprowadzić jakieś nowości do programu Wink
Wystarczy skopiować obecnie posiadany plik licencji do katalogu głównego nowego programu i powinno śmigać.

Gdyby były jakieś problemy, to jestem pod mailem, albo tu na forum.

Pozdrawiam,
Rafał SP3GO
20-05-2020 12:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #108
RE: DSP VNA by SP3GO (100kHz - 450MHz)
Jeśli ktokolwiek jest ciągle zainteresowany oprogramowaniem na PC do sterowania tym miernikiem, to jest dostępna nowa wersja 3.0.9.5:

http://siliconet.pl/DSP_VNA/

W oprogramowaniu nic się nie zmieniło poza tym, że wydłużyłem wszystkim użytkownikom licencje do końca tego roku (normalnie wygasłyby z końcem sierpnia).
Wystarczy pobrać oprogramowanie na PC (i wrzucić do jego katalogu głównego obecnie posiadany plik licencji) - wsad do mikrokontrolera się nie zmienił.

Pozdrawiam,
Rafał SP3GO

P.S.
Jakoś ostatnio spadła mi mocno motywacja do dalszych prac nad nową wersją urządzenia albo nad rozwojem obecnego oprogramowania...
Ale mam nadzieję, że się jeszcze podniosę...
26-08-2020 20:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 786
Dołączył: 20-10-2015
Post: #109
RE: DSP VNA by SP3GO (100kHz - 450MHz)
Rafale a co z zapowiadaną wersją dwuportową? Macie jakieś postępy?

73 Sławek
27-08-2020 7:23
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #110
RE: DSP VNA by SP3GO (100kHz - 450MHz)
No właśnie to, co napisałem w P.S. powyżej.
Ale chyba powoli się podnoszę...
27-08-2020 20:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
