KiCad - wspomaganie projektowania

[SP9DR]

Niestety nie jest możliwe przesuwanie całych elementów i rozpychanie innych ścieżek.
Można natomiast przełączyć na start widok, i tam użyć starej opcji przeciągania.
Klawisz G jeśli mnie pamięć nie myli.

[SQ9RFC]

Dziękuję - w nocy sprawdzę. Czy mam rozumieć że w starszych wersjach programu była taka możliwośćc ?!

[SQ8MVY]

Witam,

Cytat: Czy mam rozumieć że w starszych wersjach programu była taka możliwość ?!

I w starszych i w obecnej wersji jest taka możliwość klawiszeM oraz G.

W KiCadzie jest możliwość przesuwania elementów wraz z ciągnięciem ścieżek.
Wszystko zależy w jakim zestawie narzędzi się pracuje. Klawisze F9, F11, F12, lub z poziomu górnego menu Ustawienia

Pracę z KiCadem, jak i każdym innym programem polecam zacząć od zapoznania się z manualem. Zajmuje to mniej czasu, niż szukanie na ślepo opcji, jednocześnie żaląc się, ile to czasu się zmarnowało.

Pomoc jest dostępna z górnego menu - pozycja Pomoc

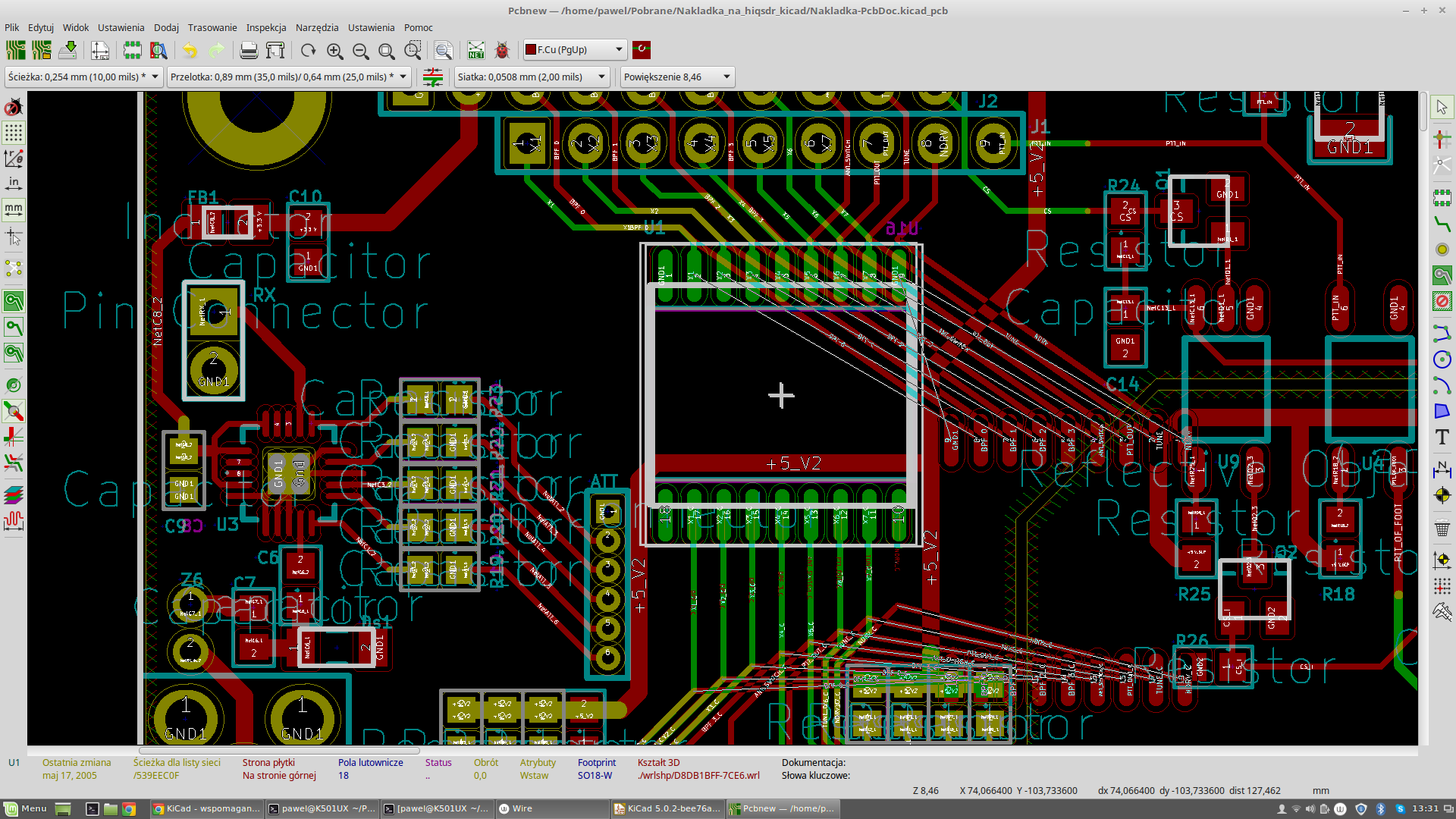

Fotka przedstawia element w trakcie przeciągania wraz ze ścieżkami do niego dopiętymi.

[SP9DR]

Wiesz kolego SQ8MVY , każdy robi po swojemu jedni najpierw czytają, drudzy najpierw testują.
kolegoSQ9RFC pod klawiszami F9 można przełączyć widok na znany z poprzednich wersji (zapomniałem nazwy ) i tam opcja "drag" klawisz G działa.
Po przełączeniu na nowy widok czyli F11 i F12 już nie.
W weekend prawdopodobnie będzie nowa wersja 5.02 trzeba sprawdzać na stronie.
Pozdrawiam
Paweł SP9DR/EI9HEB

[SQ9RFC]

No widzisz Paweł ile czasu zaoszczędziłem :-)

[SP9DR]

Jest już wersja 5.0.2 z naprawionym importem projektów z eagla.
link:http://kicad-pcb.org/download/windows/

Z dodatków do kicada polecam generator bom (listy materialów).
Tu film pokazujący działanie tego cudeńka:
https://www.youtube.com/watch?v=obG06lGA_r8

[SQ2EER]

Witam - no import pcb z eagle udał się - tylko nie wiem jak ze schematem - mój składał się z 2 kart i widać je na Eeschema ale jak do nich wejść - może ktoś podpowie?
pozdrawiam Jacek.
P.S. już wiem trza 2 razy kliknąć na numer schematu.

[SP7CLB]

Witam - Szkolę się w KiCAD. Nie udaje mi się odnaleźć sposobu oznaczenia przelotek jako GND.
Podczas wypełniania obszaru strefą GND, następuje opływanie przelotek, natomiast gdy przelotkę
umieszczę na już istniejącym wypełnieniu GND - to tam pozostaje, ale po powtórnym wypełnieniu GND
znowu następuje opływanie. Na samplach widzę przelotki oznaczone GND, ale nie wiem jak to zrobić.
Ogólnie, jak nadać przelotce znak netu. W Protelu przelotka z automatu przejmowała znak netu
po jej wprowadzeniu - w KiCAD jakoś jest inaczej. Uzywam V4.0.7.
Pozdrawiam..
Krzys'

[SQ8MVY]

Nie podałeś, którą wersję KiCad-a używasz.
W najnowszej, przelotki przyjmują NET taki sam, jak ścieżka / strefa na której ją stawiasz.

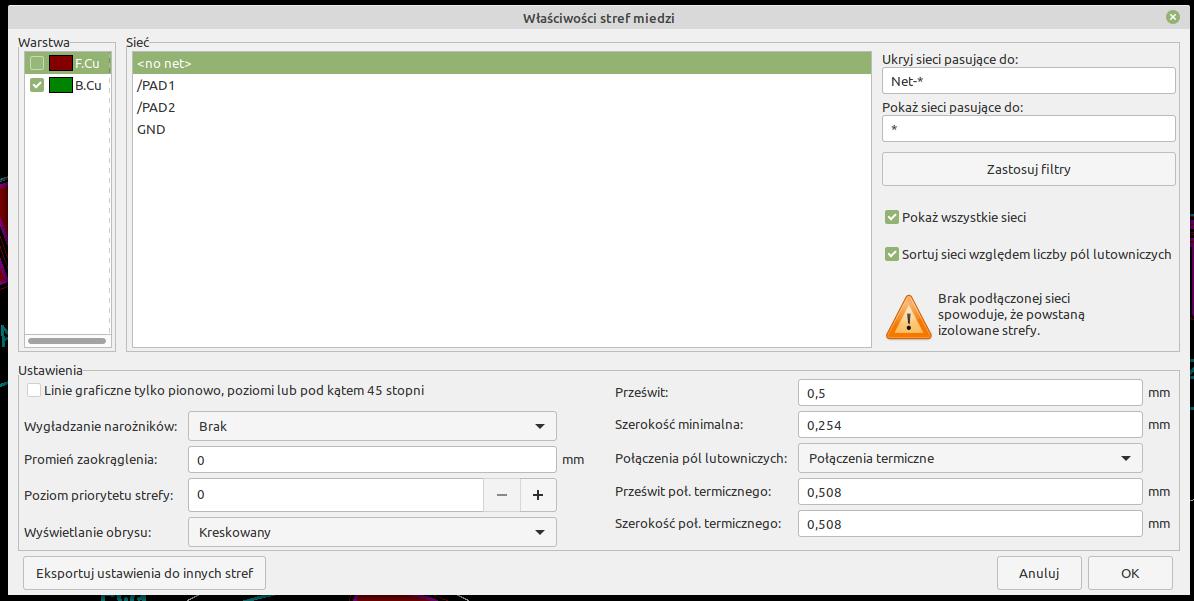

W przypadku rysowania stref po pierwszym lkiknięciu na PCB otwiera się okno z wyborem sygnału jaki ma przyjąć strefa.

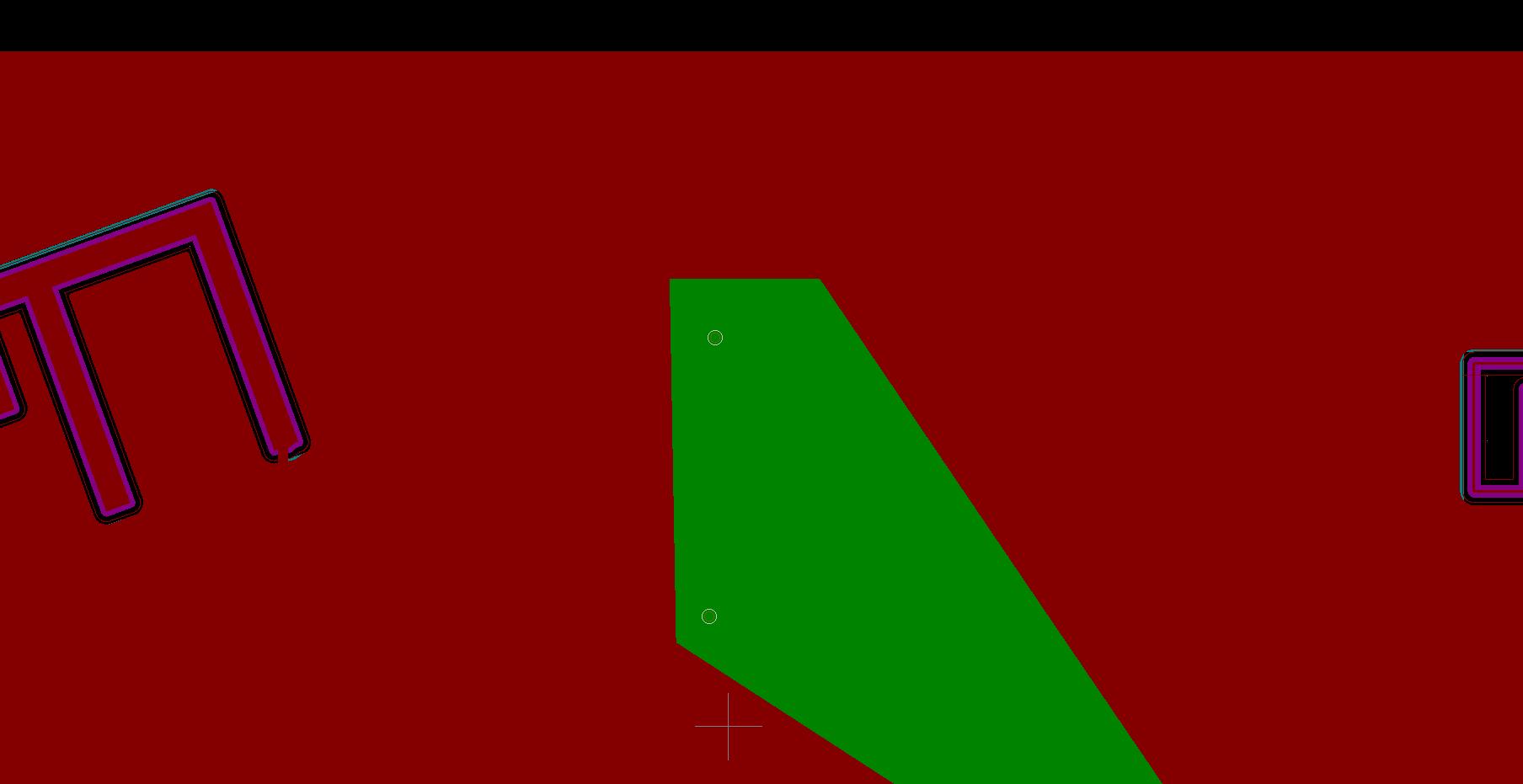

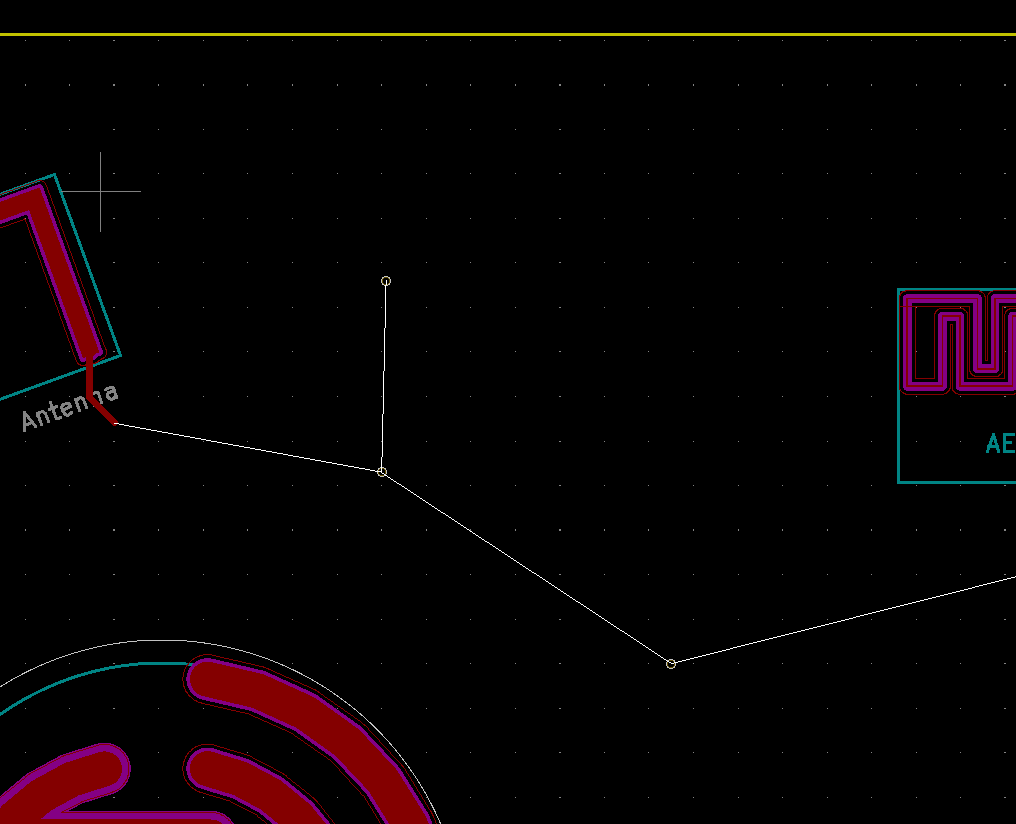

Po usunięciu stref przelotki zostają na PCB, ale są nadal połączone liniami do sygnałów odpowiadających sygnałom przypisanych z automatu do przelotek


Jeżeli natomiast najpierw stawiasz przelotki w pustych obszarach PCB, to musisz im nadać we właściwościach ( prawy klawisz na przelotce -> właściwości ) do jakiej sieci będą podpięte. Wówczas po narysowaniu strefy na przelotkach i przypisaniu jej do tej samej sieci co przelotki, zostanie z automatu strefa połączona z przelotkami.

Nie udało mi się odtworzyć Twojej sytuacji, gdzie przy usuwaniu stref usuwane są również przelotki z automatu.

[SP7CLB]

Dzięki za poradę.
Mam jednak WIN7 i najnowsza wersja KiCAD v5.1.6 w nim nie pracuje.
Ściągnę jednak i pomyślę co dalej
