Paraset zaczynamy...

[SP5RF]

Od Pana Dawida (DW radio) dostałem obudowę od Paraseta. Części mam od dawna i dziś odebrałem obudowę o cynkowania na czarno? Nawet nie wiedziałem że coś takiego jest, ale wygląda dobrze. Docelowo pomaluję takim lakierem który wygrzewa się w piekarniku...

Ale do rzeczy. siadam do Paraseta ale zrobię dwa. Jednego starannie, a drugiego też starannie, ale tak jak bym robił w warunkach okupacyjnych. Serio. Obudowa drewniana, z tych części co mam, żadnych ozdobników, zgodnie z zasadami sztuki i tyle. Zobaczymy jak to będzie?

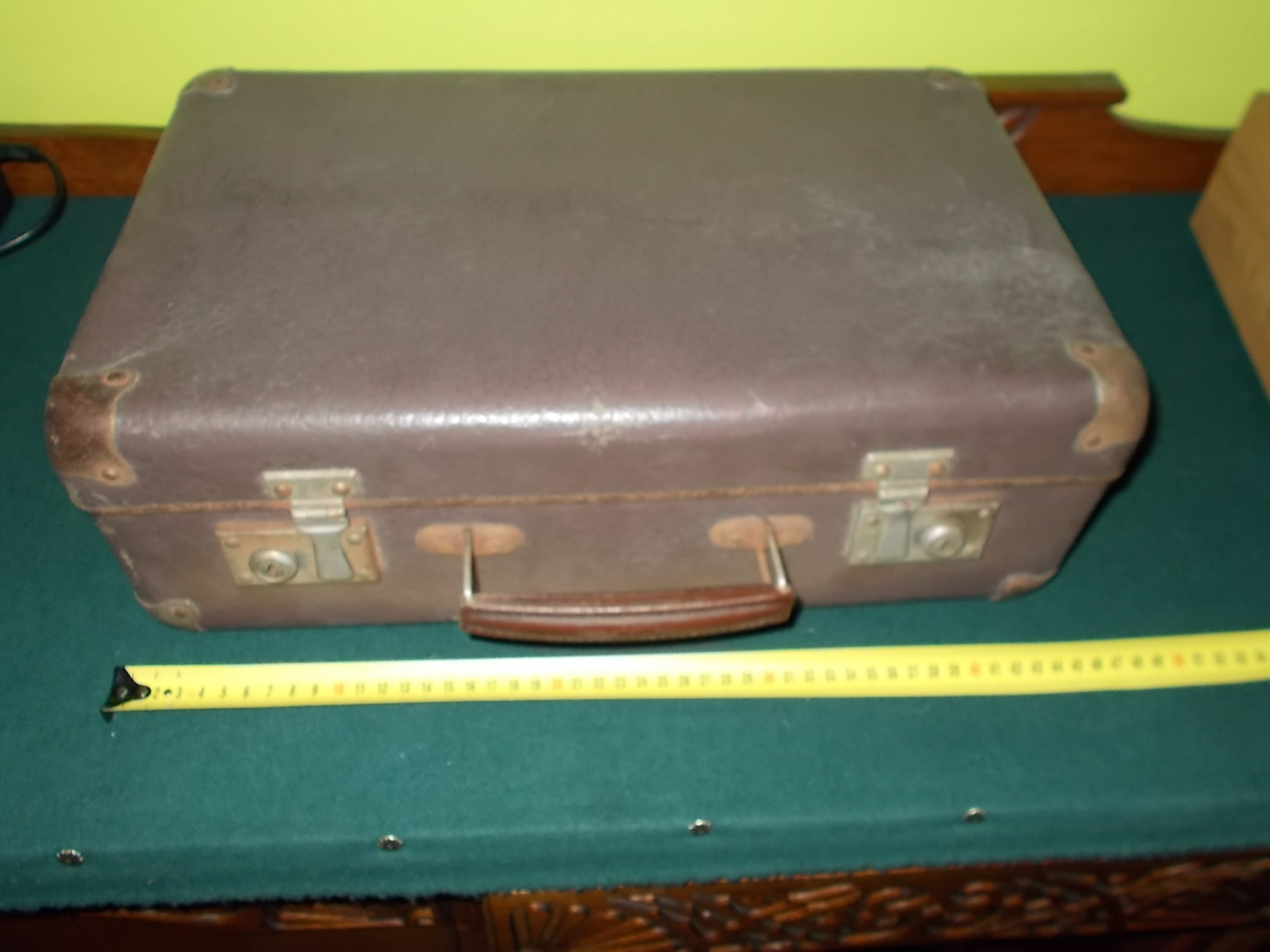

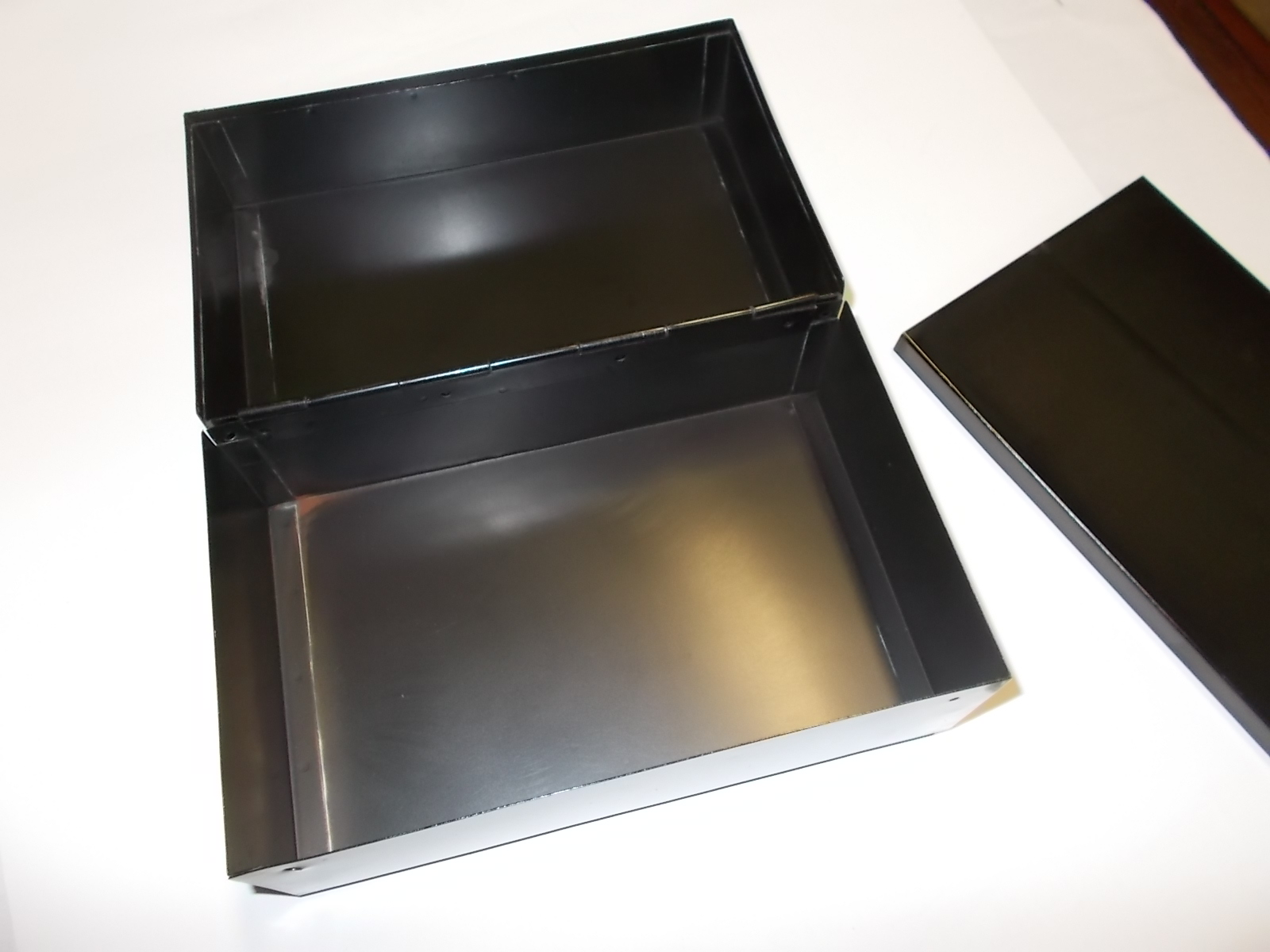

Na foto obudowa po cynkowaniu (- 40 zł) i klimatyczna tekturowa walizeczka na szpeje.... (- 40 zł)


Jeśli macie jakieś uwagi to proszę....

Frycz.

[SP2AQS]

Witam kolego Robercie . Jeżeli chcesz wykonać Paraseta , mogę trochę pomóc (głównie doradztwem ) . Rok temu udało mi się go złożyć i uruchomić . Nie mam jeszcze skrzynki drewnianej . Także wbudowany klucz telegraficzny jest dopracowywany . Myślę , że Paraseta możesz składać spokojnie i "fabrycznie" , bo nie był produkowany w warunkach okupacyjnych lecz w nieokupowanej Wielkiej Brytanii w zakładach w Stanmore . Dla tego też zachowała się dokumentacja i trochę oryginalnych egzemplarzy . Zbieram teraz części do trudniejszego dzieła , czyli radiostacji powstańczych . Te rzeczywiście powstawały pod bombami i przy braku podzespołów . Także dokumentacja i zdjęcia są bardzo skąpe . Pozdrawiam i życzę powodzenia ! Krzysztof SP2AQS

[SP5RF]

Piękne,

Jedynie co, to zastosował bym wkręty z łbem stożkowym....
Wpuszczone jak na foto

RF.

[SP5RF]

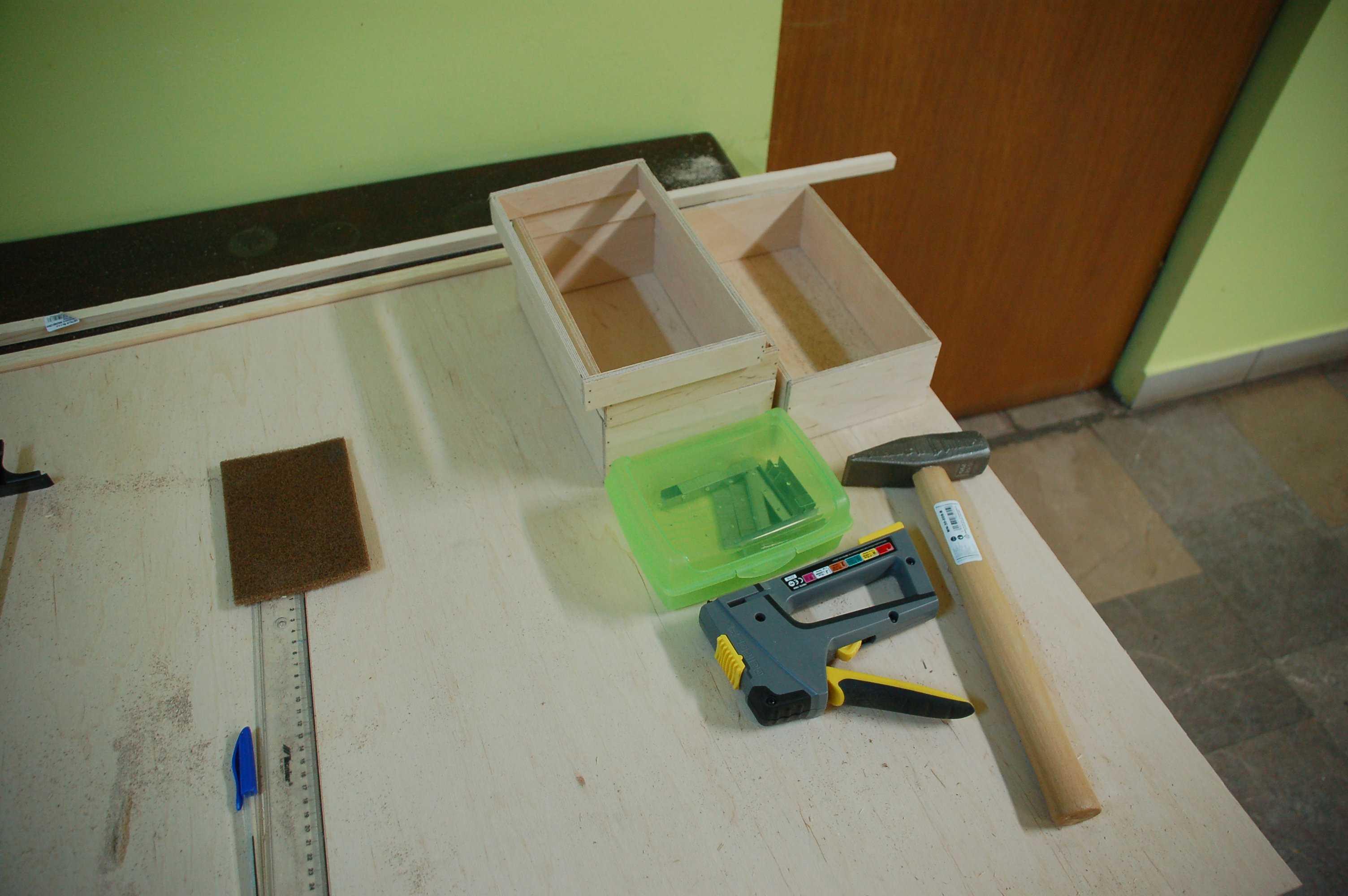

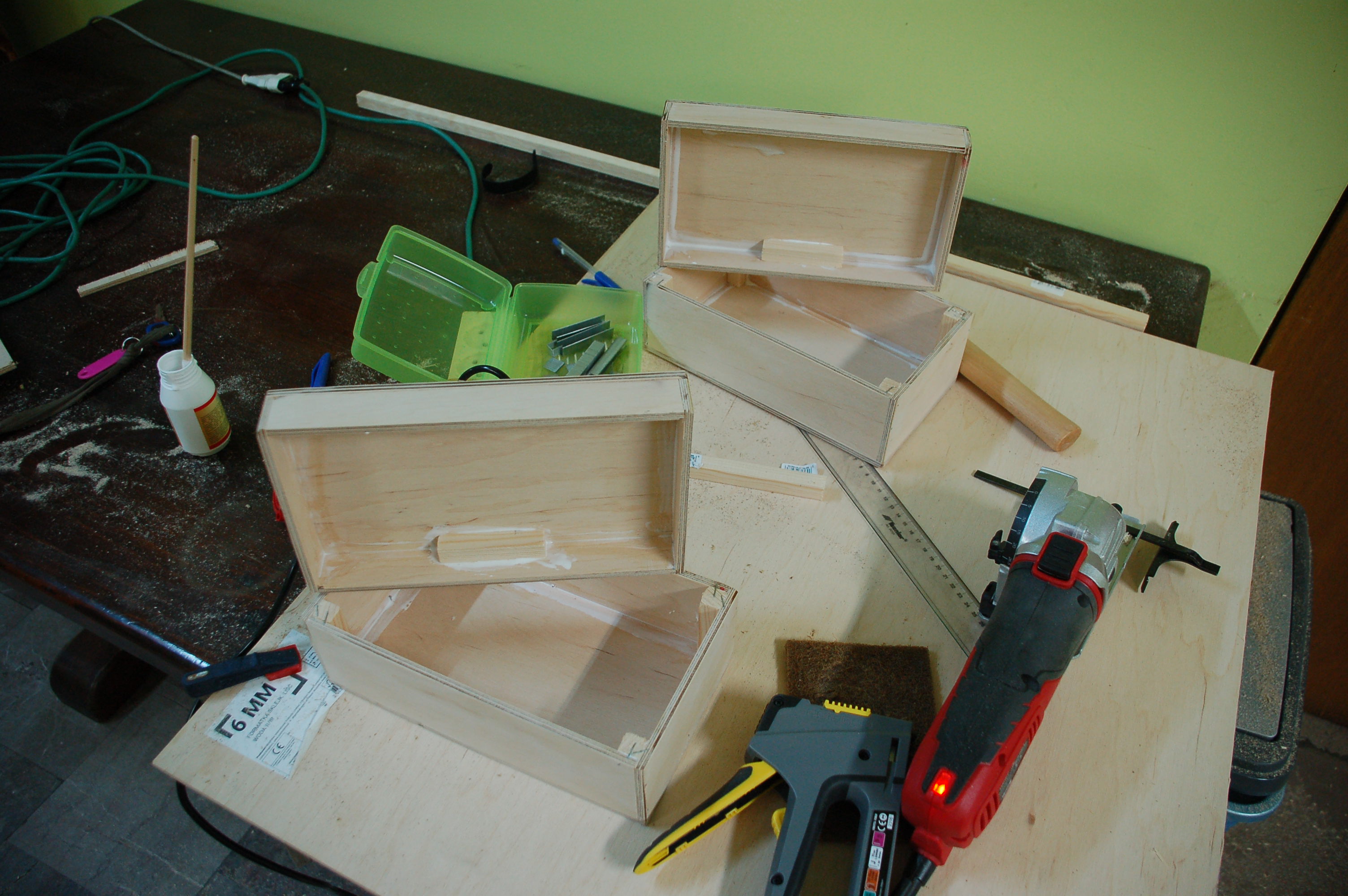

No to zrobiłem skrzyneczki drewniane. Taki amerykaniec twierdzi, że radia w skrzynkach metalowych są mniej czułe a w drewnianych bardziej - tłumienie. Skrzynki trochę większe od oryginalnych ale po to żeby mieć trochę przestrzeni. Zrobię też dokładnie taką jak trzeba ale jak przyjdzie tarcza do piły. Z rozpędu zrobiłem dwie....

Płyta sklejki + listewki+ klej wikol = 70 PLN.

F.

[SP3SUZ]

Skrzynka skrzynka ale powedzcie kto Wam robi te pokretła ze skalą?? no weź i to kup ...(!) ale wrażenie robi . Odbiornik mi sie tez podoba jak dam rade czasowo to sobie złożę na współczesnych lampach. Sprawdzałem , oryginalne maja nachylenie 2,5 mA /V a np EF89 ok 4,5 5,5 mA/V. Czyli powinno zagrać nawet przy napięciu o 100V niższym. Owszem kiedys w takim starutkim warsztacie w Gorzowie u śp. pana Dmochowskiego widziałem takie lampy jak oryginalne. teraz to juz w sferze marzeń. Pan Dmochowski juz patrzy z góry, a lampy dawno w śmietniku spróbował bym jeszcze na lampach bateryjnych od snody meteo. Mam kilka 2P29P sprawne. Ciekawy jestem... Na bateriach typu żelowego 12V od zasilaczy NMT 450. sześć takich daje 70V zobaczymy.

---

Amerykaniec twierdzi ze radia w skrzynkach metalowych są gorszego sortu... Niech posłucha odbiornika USP. Nie trzeba innych albo RBM-ki, szczęka opadnie mu do podłogi.

[SP5RF]

(19-09-2017 22:55)SP3SUZ napisał(a):  /.../
Amerykaniec twierdzi ze radia w skrzynkach metalowych są gorszego sortu... Niech posłucha odbiornika USP. Nie trzeba innych albo RBM-ki, szczęka opadnie mu do podłogi.

To taki typ naukowca, i powiedział coś w rodzaju: Metalowe obudowy wprowadzają pewne tłumienie i pogarszają dobroć cewek (chodziło mu o duże cewki takie jak nadawcza w RBM czy Parasecie) , dlatego ja robię obudowy drewniane.

Może coś w tym jest np RBM ka miała by czułość nie 0,5 ukV tylko 0,46 ukV i moc nie 1,2W tylko 1,35W Z tym że takie radio ( w drewnie) też jest bardziej podatne na zakłócenia.

Jak zrobię Paraseta to porównam pracę w obudowie ze sklejki blaszaną... Lampy metalowe mam ale na początek zastosuję EF80 i EL84 w czarnych kubkach ekranujących...

F.

Pozdr!

[SQ5KVS]

Ma to sens. Coś za coś. Metalowa obudowa za to nam wycina trochę zakłócenia co w czasach nadających świetlówek, nadających żarówek, nadających zasilaczy, komórek, routerów i innego badziewia ma pewne znaczenie....

[SP5RF]

No więc miałem chwilę czasu i zrobiłem kolejną skrzynkę do Paraseta.

https://youtu.be/NLpPZpoWy9U

Tym razem w wymiarze takim jak trzeba, tylko nieco wyższą, ale odrobinę żeby zmieścić tam podręcznik... No i będę mógł porównać jak działa w obudowie metalowej a jak w drewnianej

* mam teraz spóźnioną fascynację filmami time-lapse

[3Z9N]

Podziw za to, że chce Ci się tak bawić
Widać, że masz zacięcie stolarza
Za moich czasów takie układy nazywało się 0-V-2
Pozdrawiam

[SQ9RFC]

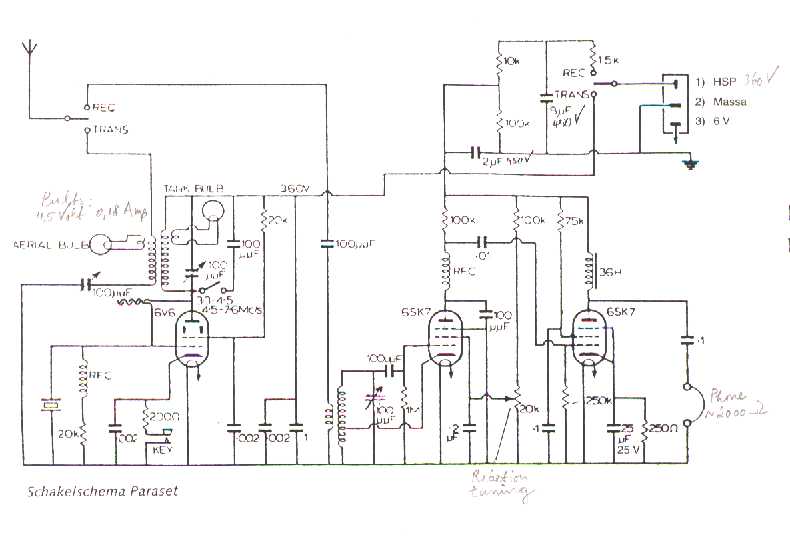

Zasilanie Paraseta to 350V
Podawane jest na to radio kablem z wtyczką męską - raczej niebezpieczne...
Zamiast wpinać słuchawki wysokoomowe w obwód anodowy ostatniej lampy zastosowano wielki dławik i kondensator w szereg ze słuchawkami ... dla bezpieczeństwa operatora ?
Kłuci mi się to ze zdrowym rozsądkiem.

---
