HUSAREK DSP

[SP7ROH]

(09-12-2016 8:57)SQ6IYY napisał(a):  Witam adres PCF na wyświetlaczu niema nic z rzeczywistym adresem PCF proponuje odczepić szynę I2C z adaptera i oczytasz adres dalej jest PCF1=0x70, PCF2=0x72 przepuszczam że adresy są przypisani na sztywno do PCF
pozdrawiam

Zgadza się, adresy są ustawione na sztywno, ale są różne dla PCF8574 i PCF8574A.
A tutaj chodziło o sprawdzenie czy jest wybrana odpowiednia wersja PCFa...

Pozdrawiam

Maciek
-=-

[TOMASZ.K]

Witam wszystkich,
Podczas wysyłania danych przez magistralę I2C adresy układów przesuwa się o 1 bit w lewo (dokładamy na końcu adresu jeden bit, który mówi czy nadajemy/odbieramy dane - tzw R/W). W SETUP-ie jest wyświetlony właśnie tak przesunięty adres.
Tak więc:
- adres 0x38 wyświetlany jest jako 0x70 (0x38<<1)
- adres 0x39 wyświetlany jest jako 0x72
- adres 0x20 wyświetlany jest jako 0x40
- adres 0x21 wyświetlany jest jako 0x42
Adresy w sterowniku nie są pomylone. W następnej wersji softu poprawię napisy, aby nie było wątpliwości.
Pozdrawiam wszystkich i życzę miłego dnia,
TK

[SP4LVC]

Panowie przepraszam, ale jakie wytyczne dla mnie wynikają z Waszych ostatnich wpisów? Dobry PCF, czy nie?

[SP5BMP]

Koniec świata !
W radiu są dwie sztuki PCF8574 i muszą one być jednakowe.
Może to być PCF8574AT LUB PCF8574T.
Program Tomasza obsługuje zarówno AT jak i T i to dobrze obsługuje.
Proponuję na tym zakończyć dyskusję o tym układzie.
A czy Ty Bogdanie masz dobry PCF to my nie wiemy. Wstaw go do płytki radiowej i zobaczysz czy po zamianie będzie działać. Janusz.

[SP4LVC]

Ok. Czyli rozumiem, że konfiguracyjnie wszystko jest w porządku i trzeba do skutku szukać tego właściwego PCF - a.

[SP4LVC]

Pojawiło się światełko w tunelu. Okazało się, że miałem zwarte nóżki 11 z 12 PCF-a na płytce BPF. Możliwe, że go jednak uwaliłem już w momencie pierwszego uruchomienia płytki BPF. Na razie czekam na dostawę drugiego scalaka - mam nadzieję, że po wymianie przekaźniki ruszą.

[SQ7HJB]

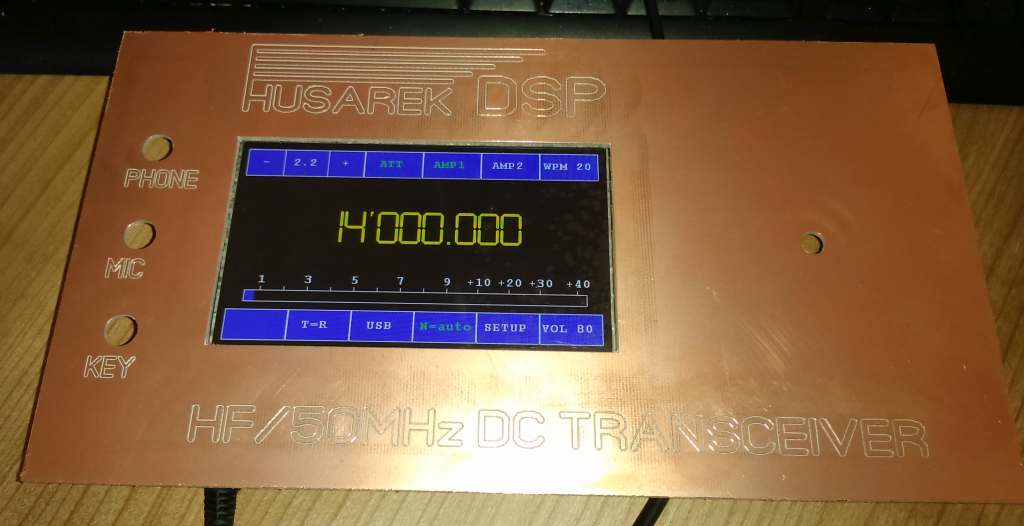

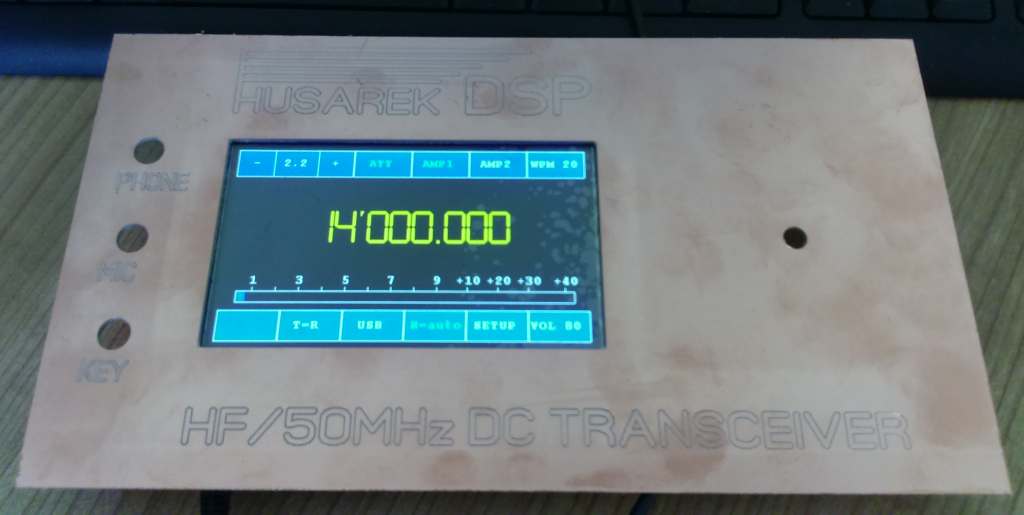

Do uruchomienia pozostały moduły BPF oraz PA. Pierwsze podejście do wykonania obudowy.

[SP7ROH]

Witam

Dostałem wiele pytań odnośnie fabrycznych płytek do 10 pasmowych filtrów (BPF iLPF).
Niestety nie handluję płytkami i nie planuję zamówienia PCB w płytkarni.

Poniżej zamieszczam gerbery do płytek filtrów wykonane wg tego opisu.

Niektóre płytkarnie wymagają określenia ilości otworów, dla ułatwienia je podam: BPF - 392, LPF - 306.

Jeśli któryś z kolegów jest chętny na zrobienie zamówienia zbiorowego, to teraz jest to możliwe.



  CAM for BPF 10 P.rar (Rozmiar: 225.71 KB / Pobrań: 864)


  CAM for LPF 10 P.rar (Rozmiar: 176.7 KB / Pobrań: 738)


Pozdrawiam i życzę sukcesów w uruchamianiu Husarka DSP

Maciek
-=-

[SP9KN]

Jeśli nikt inny się nie zgłosi to mogę zamówić.
Jeśli jest ku temu zgoda autora.
Jakość wykonania płytek - doskonała.

Nie wiem jak z dostępnością płytek do reszty radia, jeśli inni wykonawcy także by wyrazili zgodę, mogę porobić komplety.

[SQ2EER]

Witam - może reszta wykonawców płytek do Husarka wyrazi zgodę na wykonanie płytek potrzebnych do budowy -można by zamówić płytki tutaj - http://www.allpcb.com/ dobra jakość i nie liczą otworów do kosztów zamawialiśmy takie pcb






za 5 kompletów zapłaciłem 220zł plus Vat na cle czas realizacji 7dni
pozdrawiam Jacek.

P.S. mam nadzieję że Administrator nie uzna tego postu jako reklamy firmy produkującej płytki.
