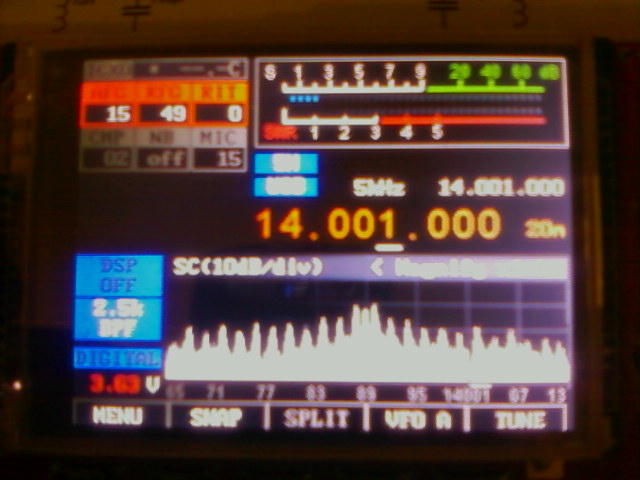

Dzięki uprzejmości Andrzeja SP6AUO mogę kontynuować eksperymenty. Zadziwia mnie ile funkcjonalności udało się zapakować w jeden procesor. Na razie walczę z odseparowaniem zakłóceń, które generuje pracujący wyświetlacz. Słychać jakieś artefakty ale nie potrafię powiedzieć czy wynikają one wprost z pracy DSP czy na skutek wzajemnych zakłóceń.
Przemek sprawdź taktowanie kodeka, coś mi wygląda że w ogóle nie działa.

SP9KN · 26-10-2016 11:07

Na nóżce codeka:
2 - ok. 11,3MHz - skacze w granicach +- 50kHz
3 - 1,535 715 MHz
26 - 12,156 MHz skacze w granicach 10kHz
25 - 12,285,718 MHz

Tak powinno być?

SP9FKP · 26-10-2016 11:49

Potwierdzę jak wrócę do domu. A "na palucha" reaguje?

SP9KN · 26-10-2016 17:48

Niestety ani na suchego ani na mokrego.

SP9FKP · 26-10-2016 18:11

Na nóżkach 2 i 26 nie mam żadnego przebiegu i nie powinno ich tam być (chyba). Istotna jest nóżka 25 (48x256=12.288 MHz), 3 - (48x32=1.536 MHz) i 5,7 - 48 kHz. Na nózkach 4 i 6 powinieneś widzieć "biegające" dane z kodeka.

SP9KN · 26-10-2016 21:21

OK.
TO zajmijmy się tymi prawidłowymi co podałeś:
NÓŻKA 3:

NÓŻKA 25:

NÓŻKA 5 i 7:

NÓŻKI 4 I 6:

I TERAZ TAM GDZIE NIE POWINNO NIC BYĆ:

NÓŻKA 2:

NÓŻKA 26:

Co o tym myślisz?

SP9FKP · 27-10-2016 9:11

Na początek należy sprawdzić czy gdzieś nie ma zwarć miedzy nóżkami kodeka, potem zasilanie na pinach, które mają je mieć i przejście do masy na tych ,które mają być uziemione. Potem jeszcze połowa zasilania na nóżce 16. Sprawdź 2 razy, wiem z własnego doświadczenia.
Sygnał zegara na nóżce 25 bardziej kiepski jak mój, albo trzeba "mocniej" wysterować to wyjście z procesora albo buforować jakąś bramką. Trzeba się będzie temu przyjrzeć.
-----------------------------------------------------------------
Niestety, ja też mam problem. Bez podłączonego wejścia z płytki RF (na samym kodeku) przy maksymalnej czułości słychać ton 2 kHz. Co gorsza, widać, że to prostokąt. Zdudnia się prawdopodobnie zegar I2C kodeka z jakimś innym sygnałem zegarowym. Próbowałem różnych sztuczek, bez powodzenia. Proszę o potwierdzenie czy w Waszych płytkach UI też zachodzi takie zjawisko.

SP6AUO · 27-10-2016 21:24

To są zrzuty.Nie rozumiem co na maksa ustawić.Który wskaźnik to max czułości.
Ja żadnego gwizdu nie słyszę.

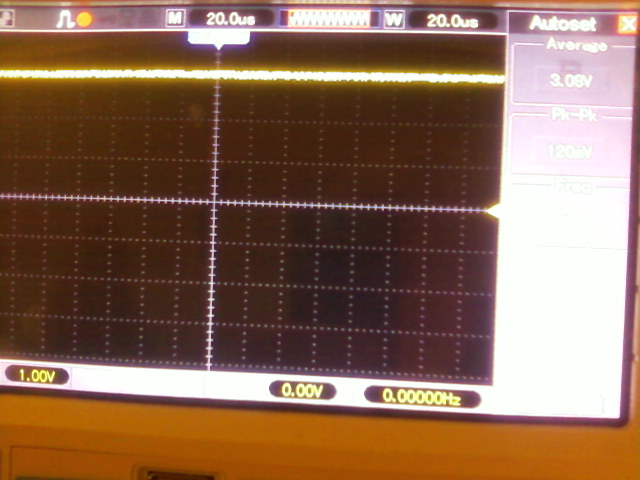

Jeden wielki szum.Na 24pin codeka na poziomie 3V.coś 120mV

,

SP9KN · 27-10-2016 21:30

Niestety diagnoza nic nie pomogła.
Nóżki: 1,8,14, 27 - 3V
Nóżka: 16 - 1,5V
przeleciałem hotairem jeszcze raz, sprawdziłem zwarcia...Brak....
Dalej brak pomysłu...

SP6AUO · 27-10-2016 21:51

Od czasu do czasu coś się pojawia i udało mi się złapać.jakieś 210Hz,ale gwizdu nie słyszę na 14MHz.

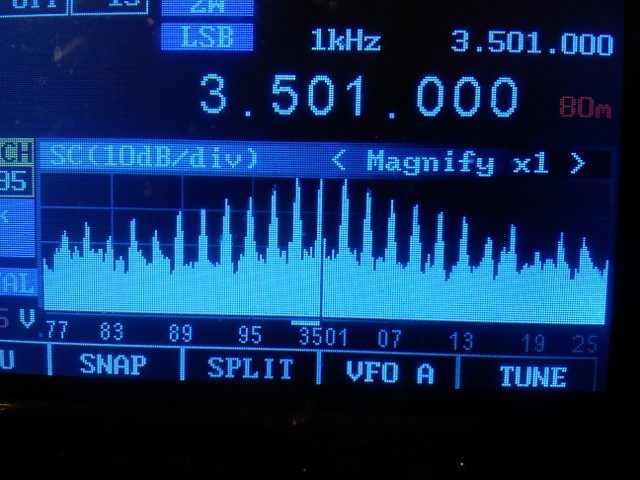

Przełączyłem na 3,7MHz i gwizd się pojawił.
