Czytaj uważnie, Tulipana można oprogramować analogiem lub DDC. Jest preferowany do mini Hig sdr. Nie śledzę ani nie buduję tego urządzenia, ze względu na to ze czytam fora rosyjskie czasami coś przetłumaczę. Najlepiej napisać do autora w rosyjskim lub angielskim myślę że w stu procentach wszystko wyjaśni. Kilku Kolegów jest na forach rosyjskich odnośnie tego urządzenia ale na tym forum nie chcą się wypowiadać. No ale taki mamy klimat. Powodzenia.

[SP3OSJ]

.....

[SP2JH]

W swoim Tulipanie zastosowałem układy serii LVC4066,LVC574 i LVC00.

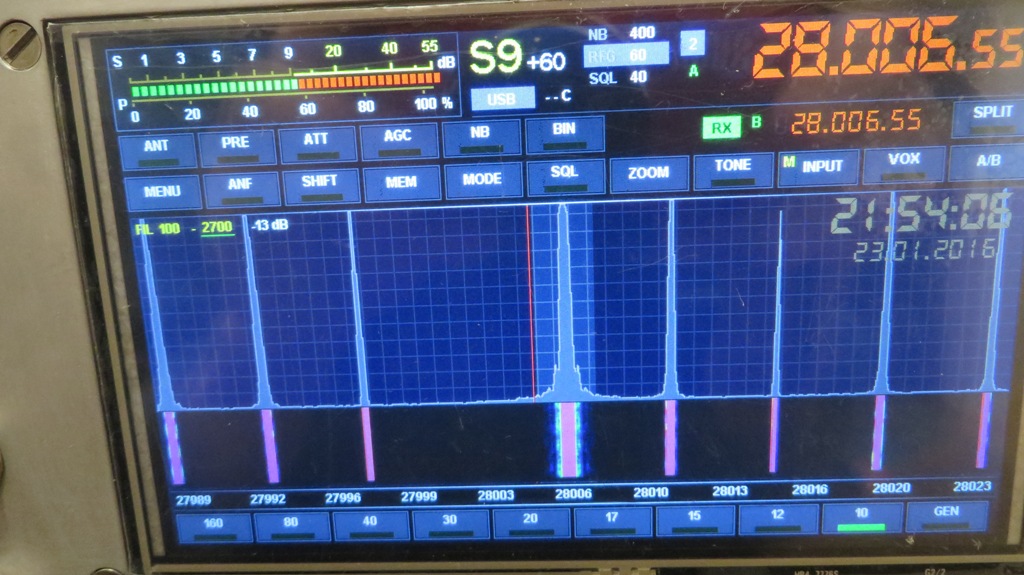

Poniżej na foto poziom ścieżki szumowej i tłumienie lustrzanki przy podanym poziomie sygnału z generatora jak w http://www.sp-hm.pl/thread-2339-post-274...l#pid27426

[SP3OSJ]

.....

[SP2JH]

Dodam do poprzedniego swojego postu,że wszystkie układy LVC zasilane są napięciem 3.3V.Pomiary wykonano przy wyłączonych wzmacniaczach Pre1 i Pre2.

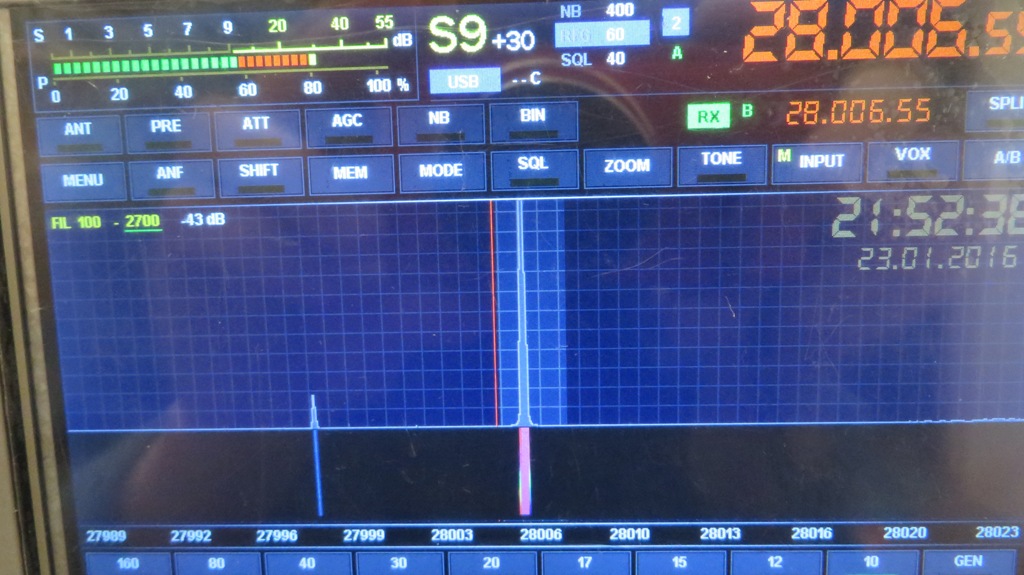

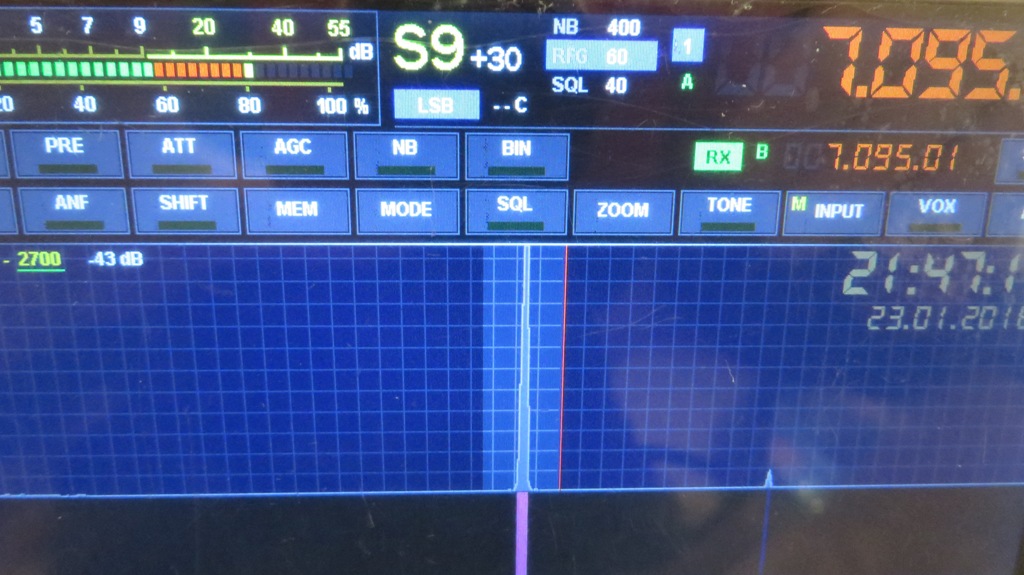

Arturze poniżej foto z poziomami kanału lustrzanego przy podaniu sygnału z generatora dla S9+30dB dla dwóch pasm 7MHz i 28MHz.

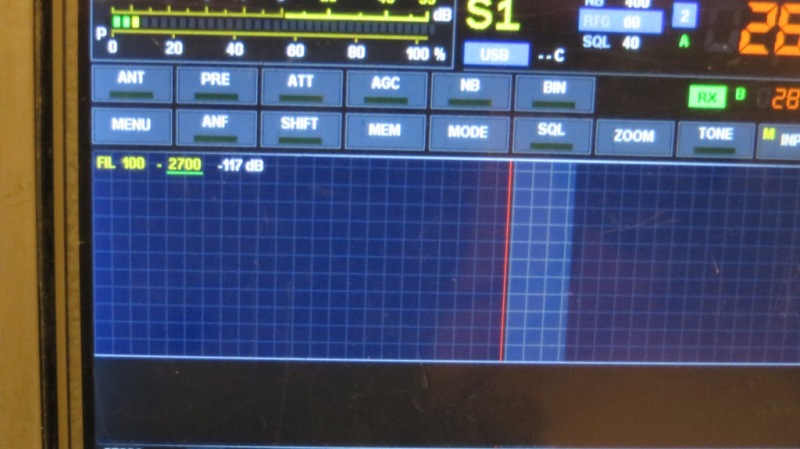

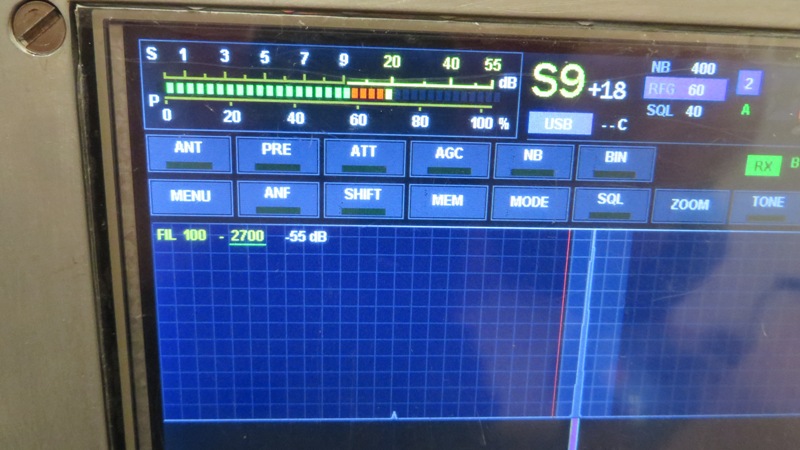

Trzecie foto pokazuje poziom sygnału przy którym następuje przesterowanie kodeka audio i pojawiają się na panoramie dodatkowe prążki,przy czym widoczny jest wyraźny próg ich powstawania.
Pomiar wykonywano przy wyłączonych wzmacniaczach Pre1 i Pre2.
Po włączeniu wzmacniacza Pre1 poziom przesterowania kodeka wynosi S9+50dB.

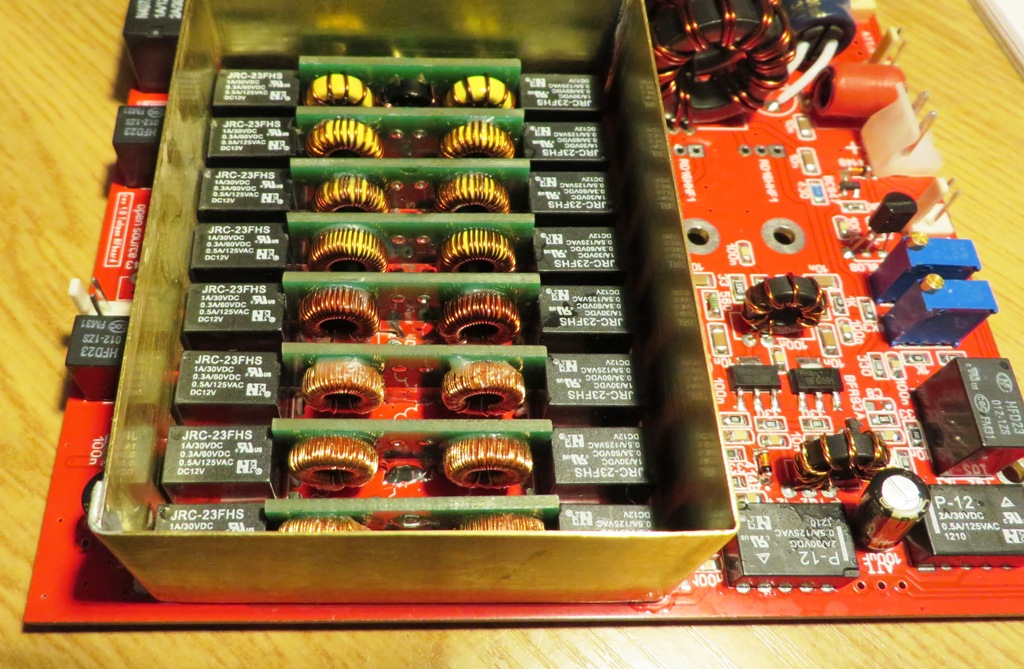

Ostatnie foto pokazuje filtry BPF jakie zastosowałem w swoim trx.Są to filtry 2 obwodowe dla pasm 1.8-21MHz i 3 obwodowy dla 24-28MHz.W archiwum wyniki pomiarów.


  BPF.rar (Rozmiar: 267.65 KB / Pobrań: 1033)

[SP3OSJ]

.....

[ArturVSS]

(21-01-2016 23:32)SP4LVC napisał(a):  Andrzej chyba nie bardzo można kupić. Po kliknięciu na komplet wyskakuje informacja, że na razie nie ma na składzie.

No właśnie w tym tkwi problem. Chciałbym kupić taki komplet aby można było złożyć TRX.

---

(22-01-2016 20:14)SQ8MVY napisał(a):  ArturVSS, ale mam nadzieję, że wiesz czym się różni wersja DDC kontrolera od zwykłej ?

Nie tylko tym, że soft do wersji DDC jest płatny, ale również tym, że wersja DDC przeznaczona jest tylko do współpracy z HiqSDR/HiqSDRmini.

Pozdrawiam

Patrzałem na cenę HiqSDr i lekko mnie przyhamowało Wolałbym wersję bardziej budżetową

[SP6AUO]

Dodam ,że pojawiła się płyta sterownika i płyta dsp.Kody były.Można nabyć komplet.

[ArturVSS]

(24-01-2016 14:07)SP6AUO napisał(a):  Dodam ,że pojawiła się płyta sterownika i płyta dsp.Kody były.Można nabyć komplet.

masz rację, wrzuciłem do koszyka to:

Komplet z kluczem

Co jeszcze będę potrzebował? Czy ten schemat blokowy jest poprawny ?? Czy można uruchomić TRX z mniejsza ilością elementów z tego schematu tak aby odebrać cokolwiek a potem dorobić resztę ?
